纤毫毕现!iGAME 770 烈焰战神X--TOP
1/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
IGAME 770 烈焰战神X-2GD5 TOP显卡作为七彩虹在2014年的烈焰战神系列的最新力作,其极为考究的做工与材质用料都值得大家细细品味。2/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

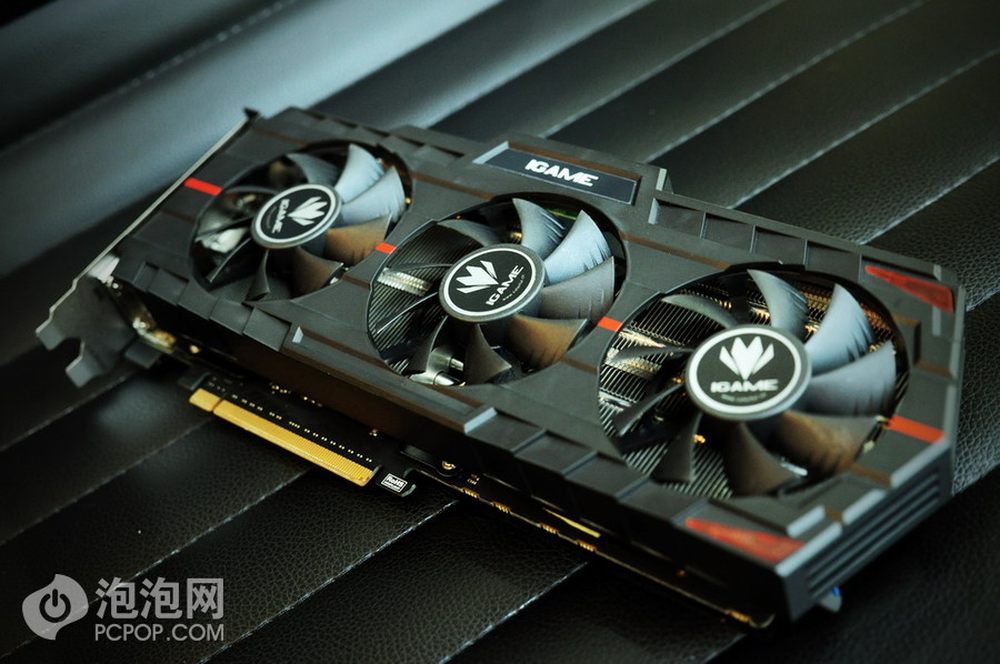

IGAME 770 烈焰战神X-2GD5 TOP显卡采用3风扇散热设计,相比上一代烈焰战神X显卡,拥有更为优秀的散热效率。3/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>

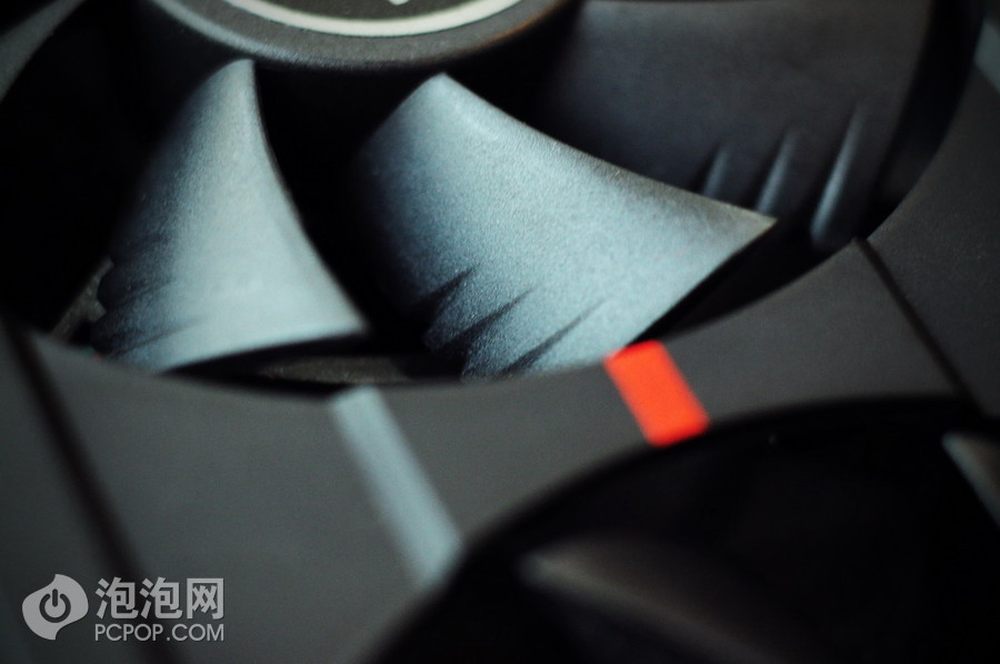

--------------------------------------------------------------------------------------------显卡的风叶采用类似鲨鱼鱼鳍式的沟槽设计,令风叶在切割空气的时候拥有更低的噪音,让全卡运行时更为安静。4/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
IGAME 770 烈焰战神X-2GD5 TOP在工业设计方面有其独特的造诣,第三代鲨鱼仿生学造型的外观更为硬朗。5/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

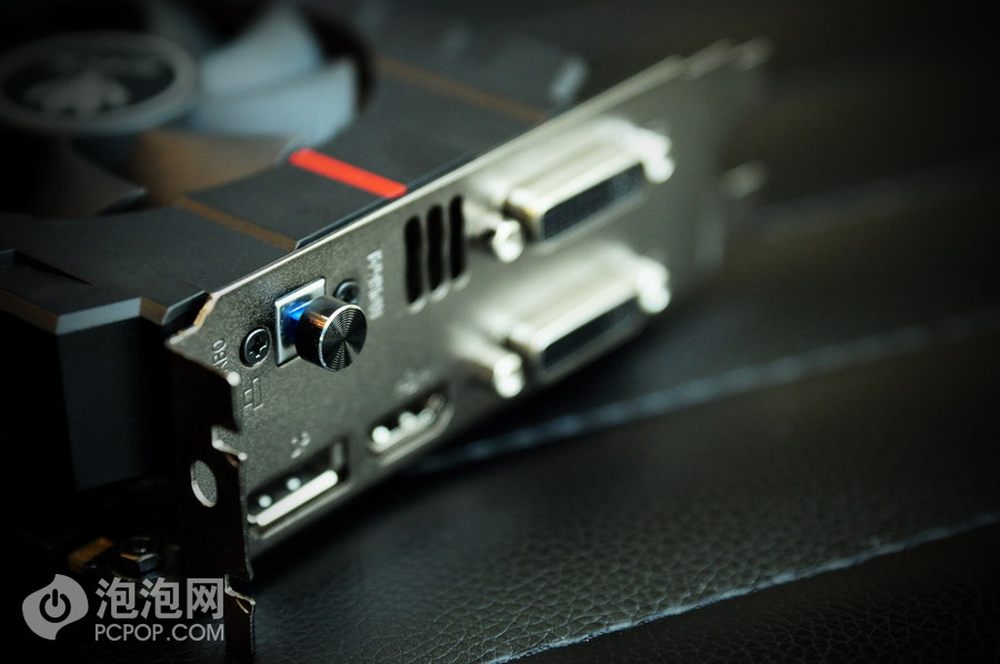

显卡在视频输出接口方面采用双DVI HDMI DP接口的配置,另外还加入了IGAME显卡特有的一键超频按钮,只需轻轻一按,即可让显卡工作在更高的默认频率。6/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
显卡PCB全场达到26cm,并且在显存以及MOSFET上都加入了一体化金属散热。其中MOSFET散热器还可以安装附送的AirKit空气动力套件。7/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

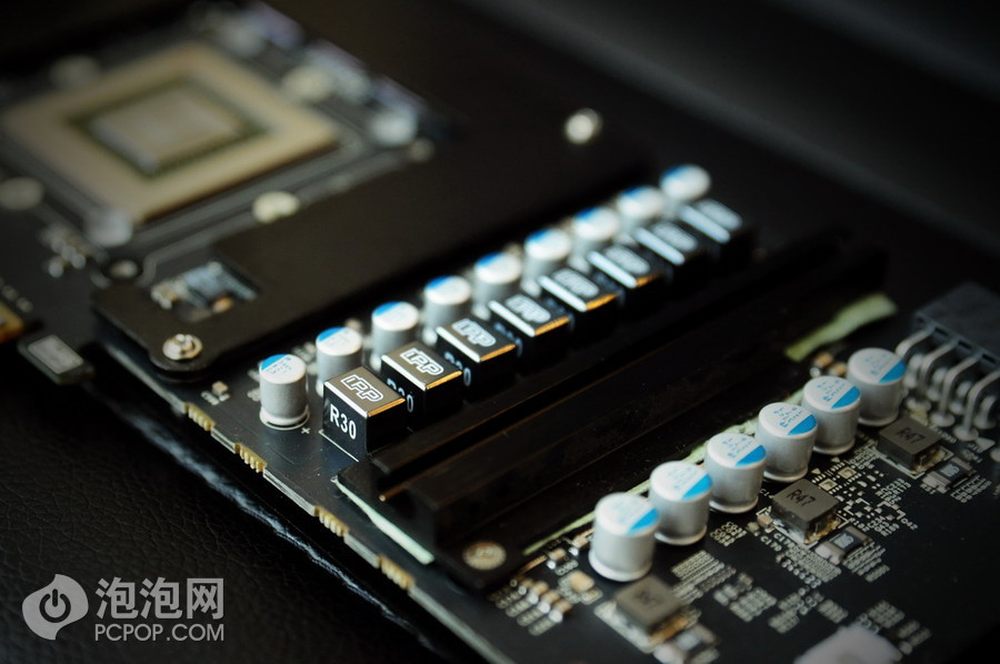

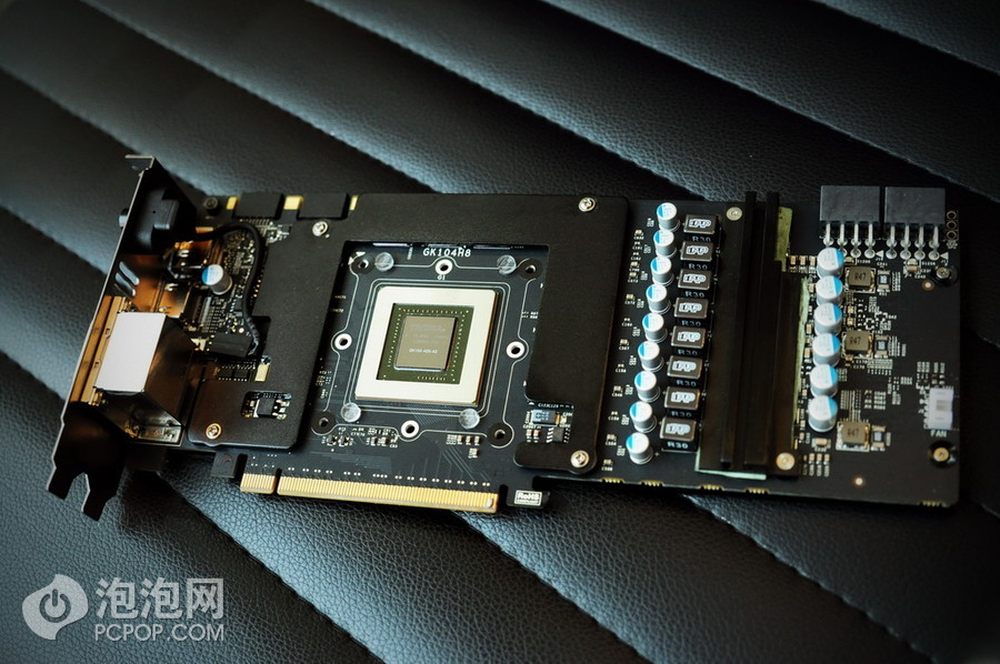

IGAME 770 烈焰战神X-2GD5 TOP采用IPP至纯供电系统,其中包含了IPP至纯供电电感以及全固态电容。数字供电方案将精确控制输送给核心以及显存的电流。8/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

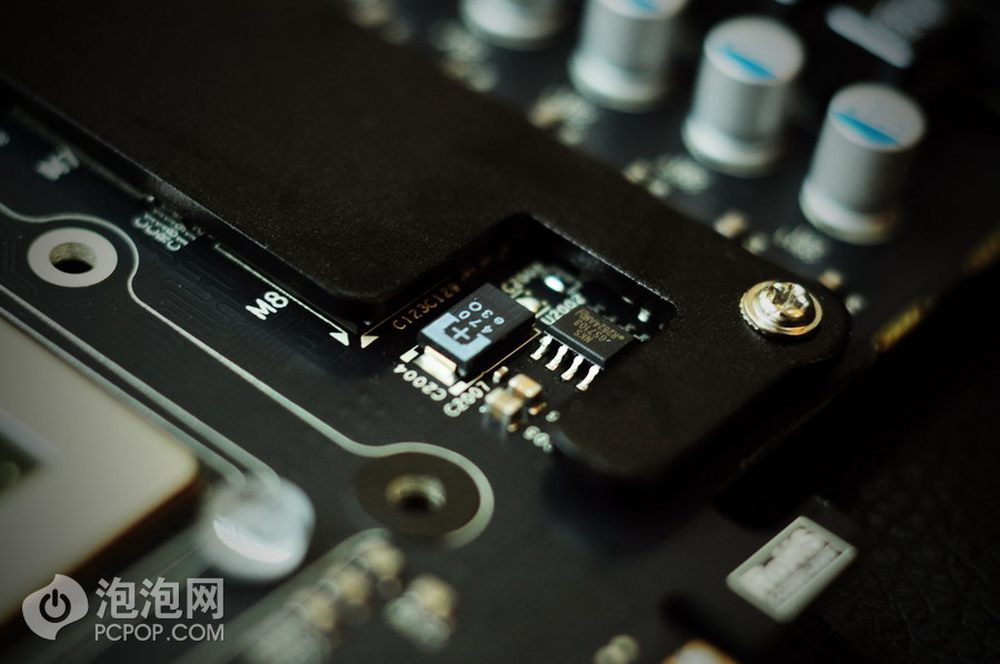

钽电容作为滤波电容中性能与稳定性极为优秀的方案,在IGAME 460 烈焰战神时代已经被延续下来。作为控制电路的供电滤波而存在。9/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
IGAME 770 烈焰战神X-2GD5 TOP显卡的核心散热组件由一块搭载6根6mm粗热管的一体化散热器构成。10/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
散热器核心位置采用纯紫铜制作,镀镍加工,并且加入弧面铣制工艺。带有一定反光效果,能与核心最紧密贴合。11/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

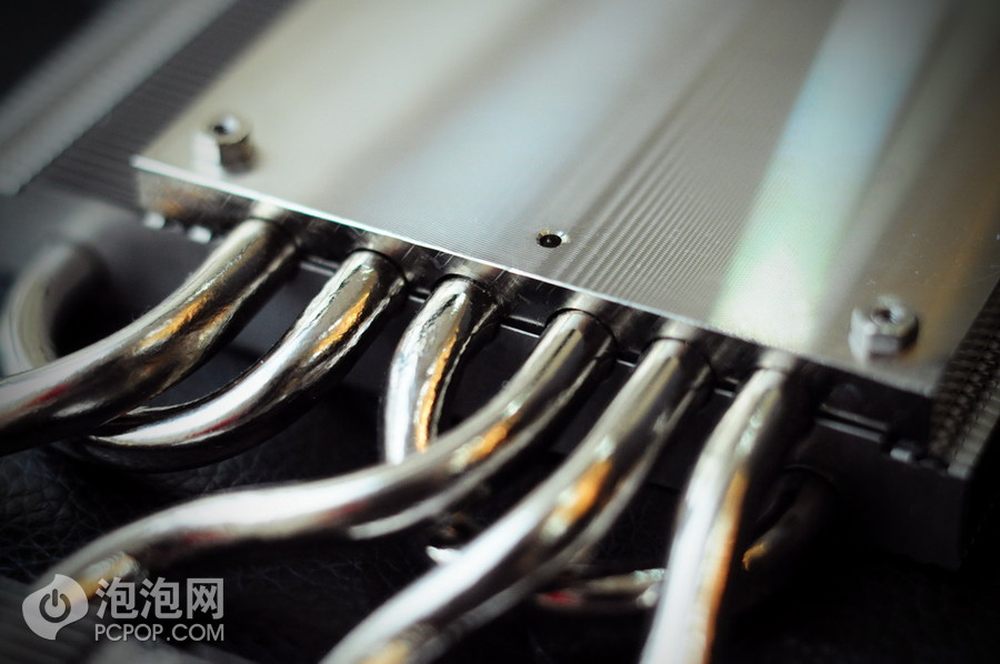

与其他散热器略有不同的是,这6根热管并非等距并排分布在底座内,由于核心对应位置不同,这6根热管按照热量分布区域进行位置比例调整。12/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

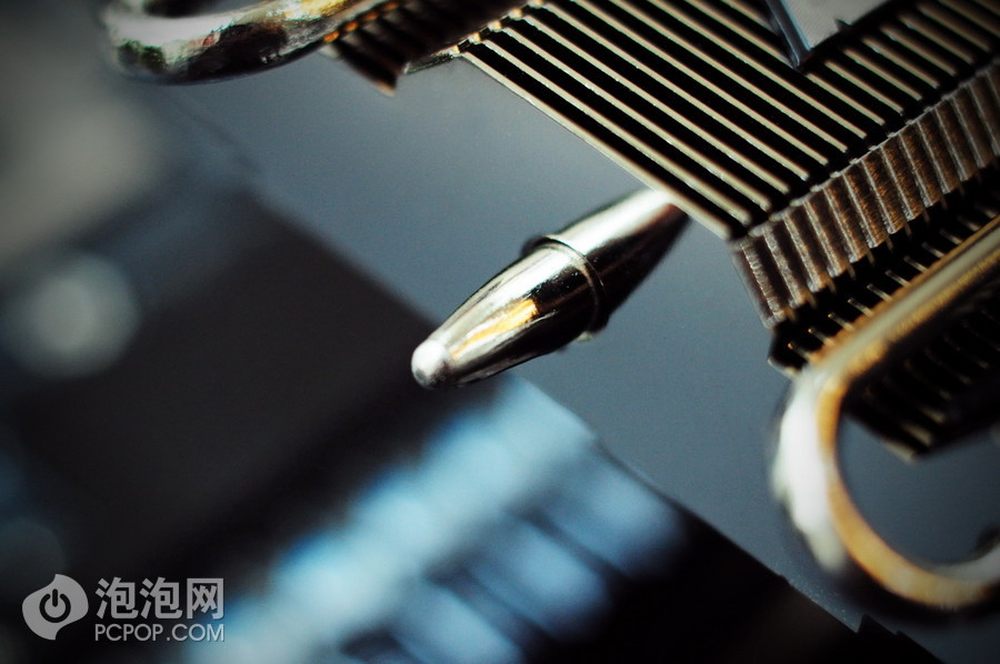

6mm热管的半弧边被嵌入在吸热底座中,而另外半弧则根据需求直接焊接散热鳍片,令热量更为迅速地排出。13/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

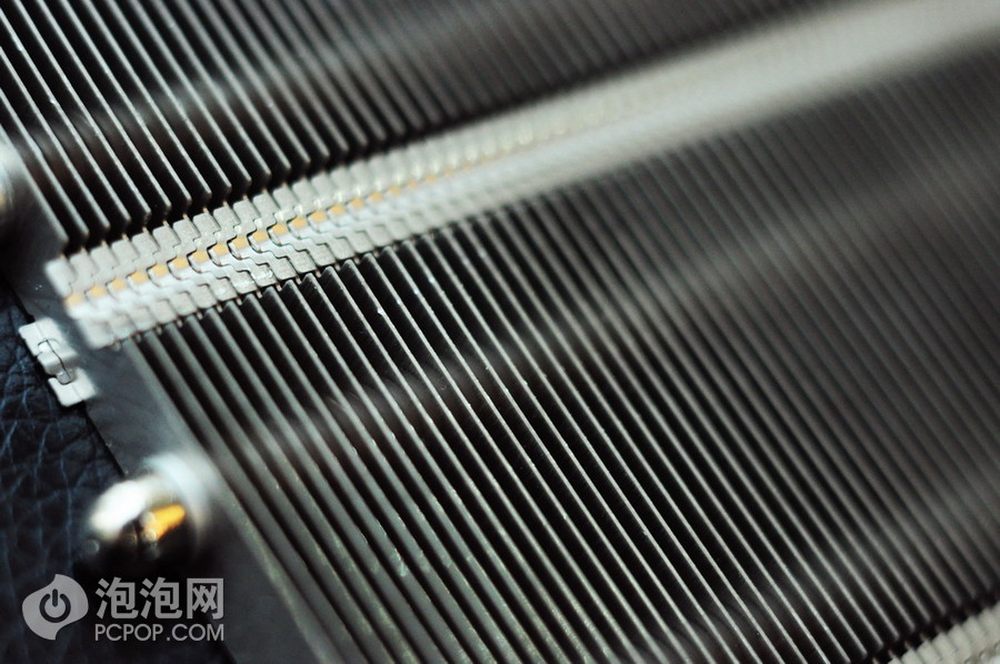

显卡散热鳍片使用扣fin工艺,每一片散热鳍片等距排布。14/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

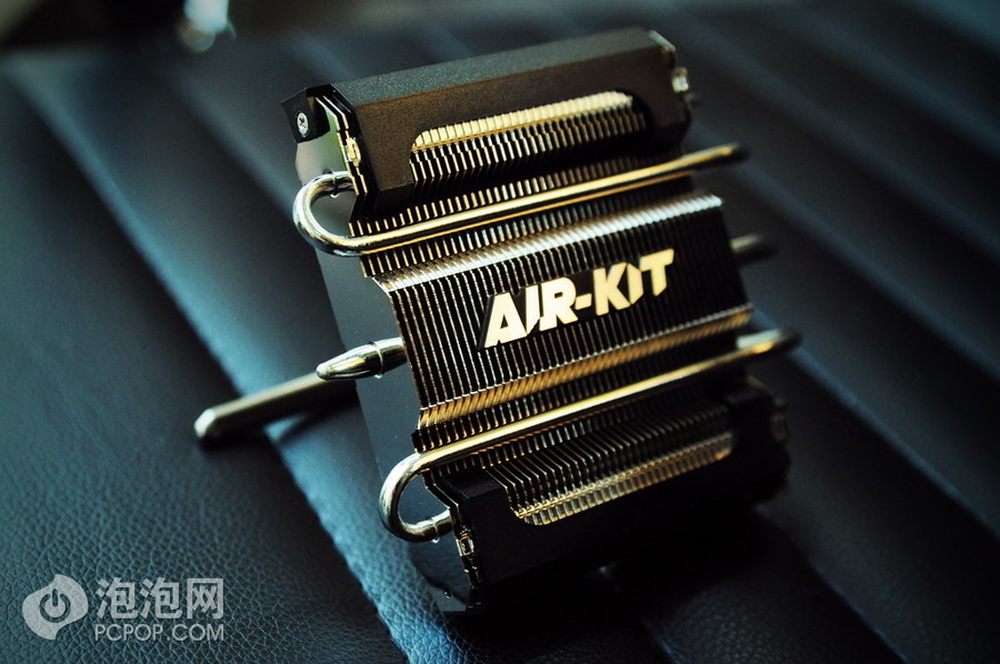

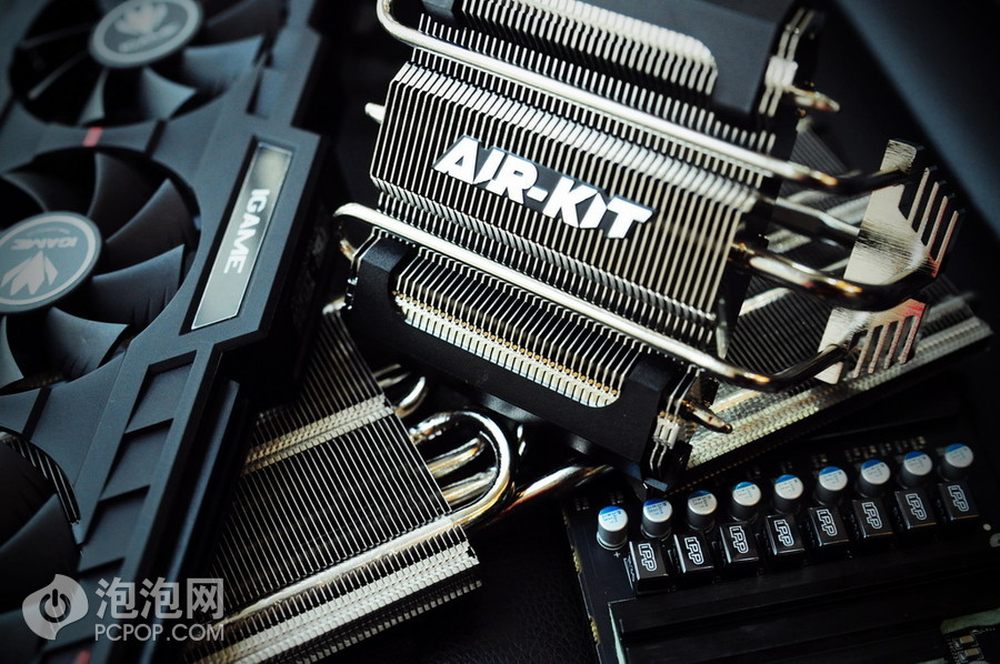

IGAME 770 烈焰战神X-2GD5 TOP显卡标配一枚AirKit空力套件,可直接作用于MOSFET散热底座,增加PCB于供电系统的散热能力。15/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
Ait-Kit空力套件的工艺细节值得令人称道。16/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
Ait-Kit空力套件采用单根6mm镀镍热管作为主要传导装置。17/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

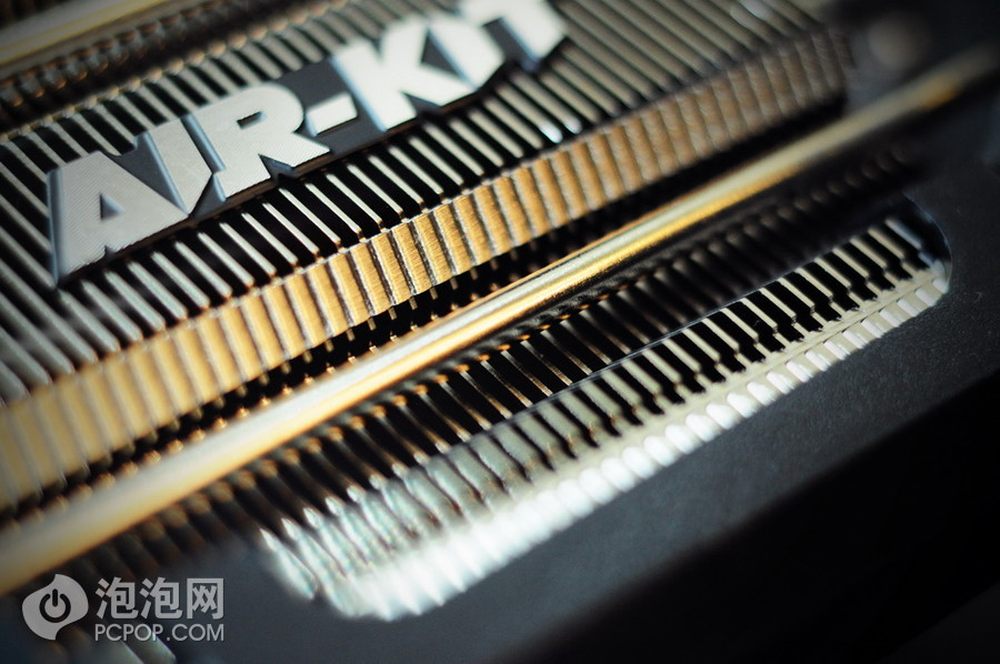

Air-Kit空力套件鳍片同样采用扣FIN工艺,并外加2根4mm热管进行辅助传导。18/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

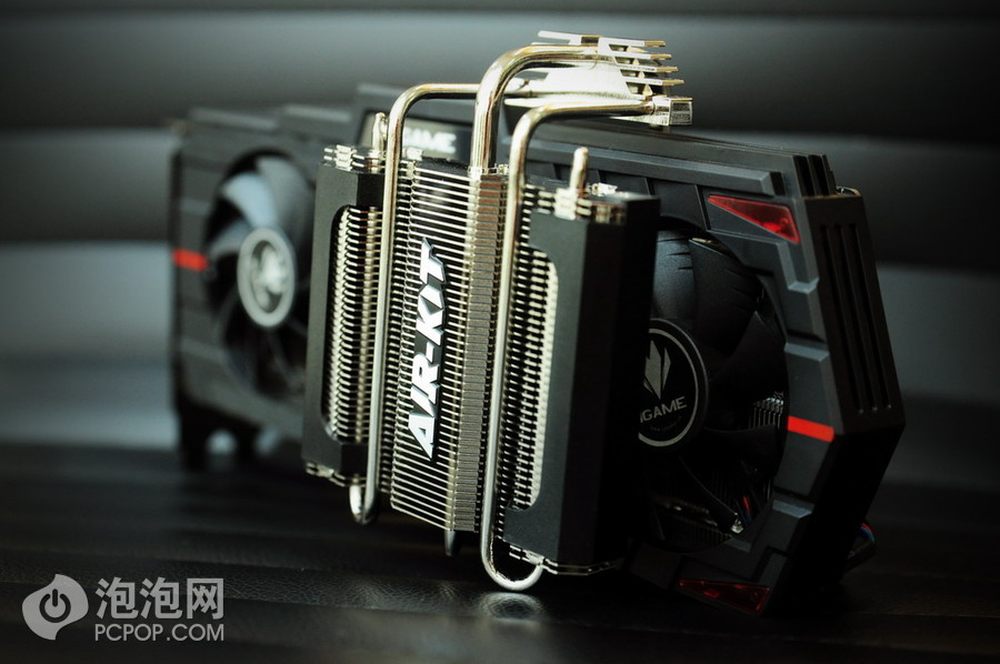

空力套件与显卡结合之后将直接借用最外侧的风扇风道进行散热传导。19/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------

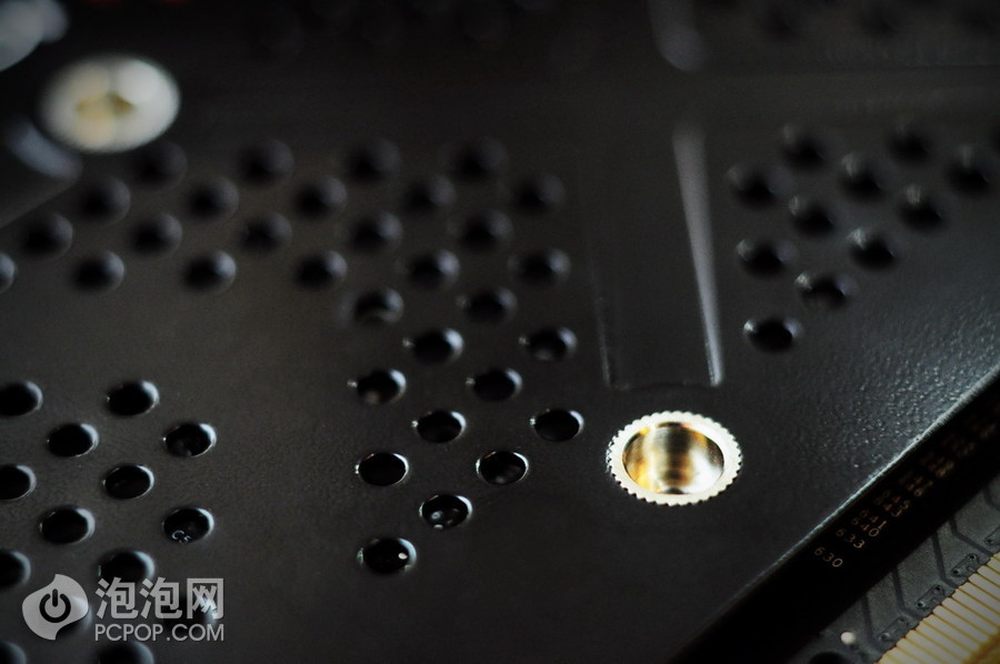

IGAME 770 烈焰战神X-2GD5 TOP显卡还采用一块全尺寸点状镂空设计的散热背板进行PCB加固以及辅助散热。20/20
iGAME 770 烈焰战神X-2GD5 TOP: 淘宝直达链接>
--------------------------------------------------------------------------------------------
无论是用料,材质,还是加工工艺,IGAME 770 烈焰战神X-2GD5 TOP显卡都不愧为现今显卡设计以及工业设计的代表。相信这块显卡将在中高端以及激烈的旗舰级产品市场中夺得重要的一席地位!
