小机箱塞290X！小编打造硬管水冷系统
1/26

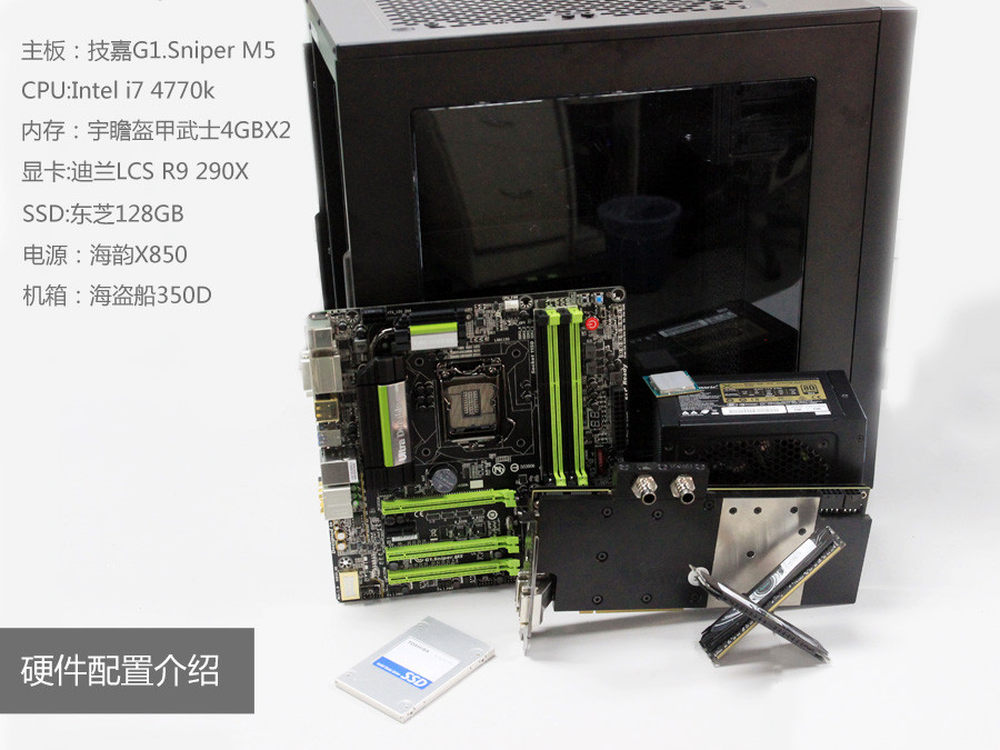

AMD推出R9 290X已经有一段时间了，在性能方面R9 290X凭借超强的性能给大家留下了深刻的印象。优秀的性能背后往往伴随着高发热量以及噪音，尤其是公版显卡满载94度的高温的确是冬日里的一个小福利，但天气渐渐变暖其高温以及噪音则变成高性能下的累赘。为此众多的显卡厂商都推出了非公版的R9 290X显卡，目前上市的非公版产品中大多数都是采用风冷散热，这样在显卡的美观、噪音控制等方面都不尽人意。近日迪兰推出了一款水冷版R9 290X显卡，此款显卡配备了EK Water Blocks全覆盖水冷头，水冷的加入噪音以及问题自然迎刃而解。那么这款显卡与亚克力硬管会擦出什么样的火花呢？下面我们一起看看这台亚克力硬管水冷小钢炮的诞生过程吧。
3/26

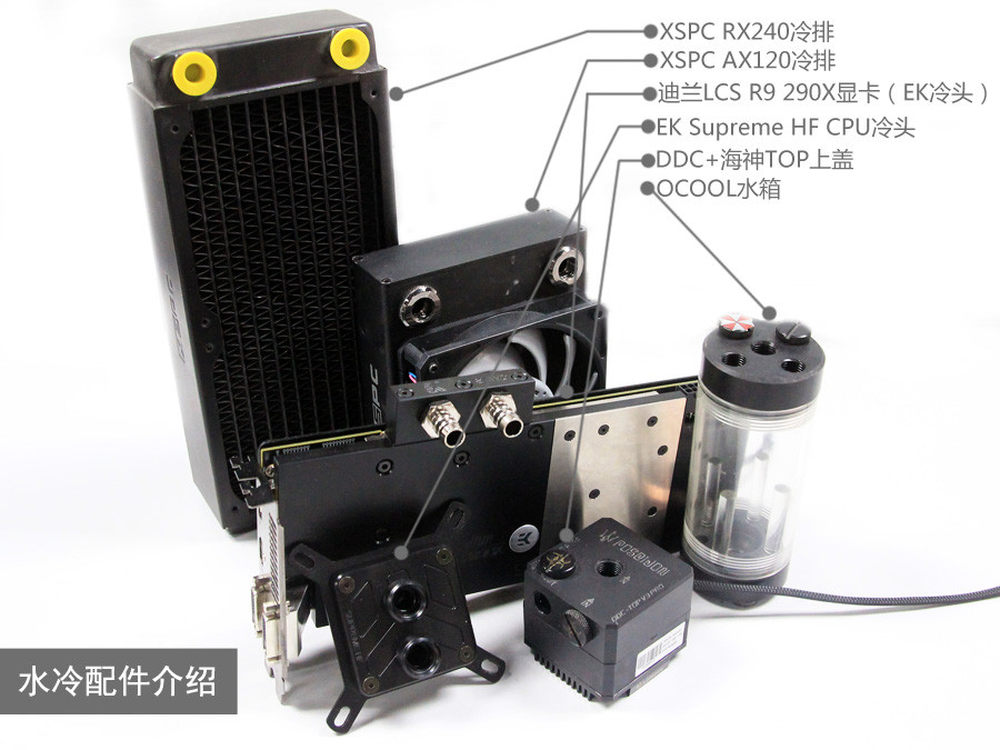

水冷配件我们选择120 63mm厚240冷排的规格，这种规格效能与薄120 薄360冷排效能相当，考虑到水冷规模不是太大一个DDC足以应付，再加上海神DDC TOP上盖的加持面对这种规模的水路足以。风扇方面笔者选择GT1850，安静风压又大吹冷排用这个风扇没错。至于水箱笔者选择OCOOL的10cm冷排，便宜有绚丽，为啥不选它呢？
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
XSPC RX240冷排淘宝购买地址：点击购买
XSPC AX120冷排淘宝购买地址：点击购买
EK -Supreme HF水冷头淘宝购买地址：
4/26
cpu的选择：既然是台小钢炮CPU自然要选择HASWELL旗舰I7 4770K。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
I7-4770k京东购买地址：点击购买
5/26

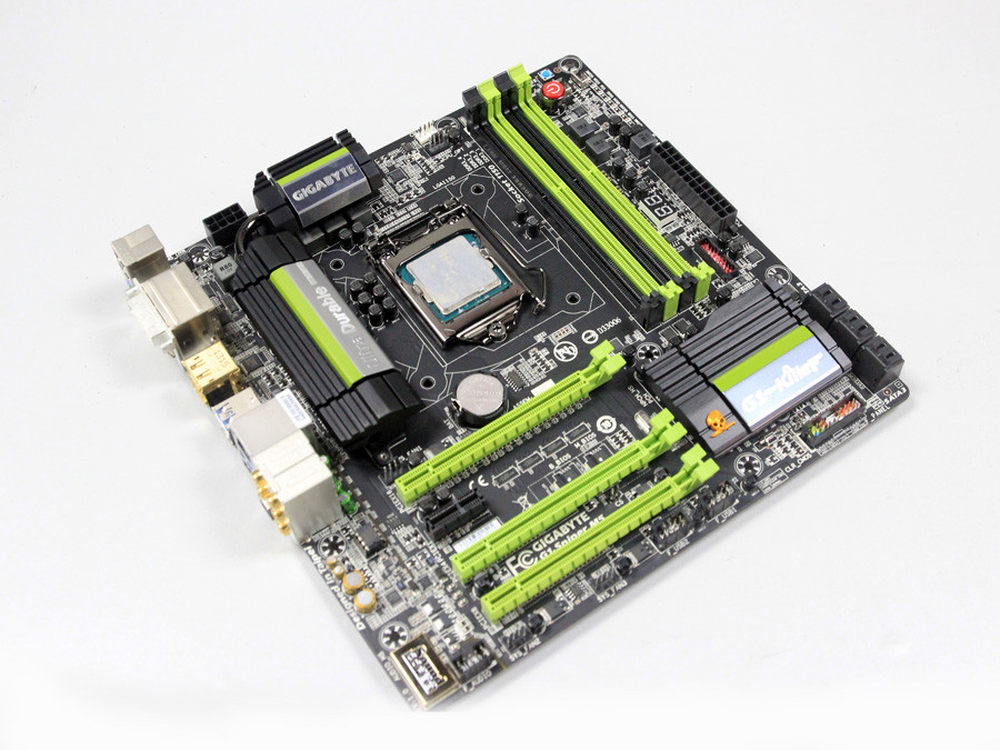

主板的选择：这里我们选择技嘉G1.Sniper M5主板，这是一款充满魔力的主板，数字供电、双BIOS、板载开关、镀金接口、超耐久设计、Sound Core 3D声卡、Killer网卡、超频软件。。。几乎当今所有最新、最炫的主板特色功能，G1.Sniper M5都具备，这块仅仅24.4公分的主板，却拥有巨大的能量，一股非比寻常的魔力！
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
技嘉 G1.Sniper M5主板淘宝购买地址：点击购买
6/26
显卡的选择：既然要装一台水冷主机，一块水冷显卡必不可少，这里我们选择迪兰的LCS R9 290X显卡，预装EK水冷头，价格方面和单独购买冷头安装无异，预装水冷头免去了安装的烦恼。
迪兰LCS R9 290X显卡不论在性能、散热以及噪音方面表现的都非常出色，尤其是散热方面，满载不超过70℃这样的成绩的确可以傲视所有同类显卡。虽然这款显卡显存频率有点保守，但位宽达到了512Bit，所以在很多高分辨率大材质游戏中表现出色，不仅能胜任现有的游戏大作，应付将来一段时间的单机游戏也压力不大。总体来说这款显卡非常适合水冷玩家使用。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
迪兰LCS R9 290X京东购买地址：点击购买
7/26

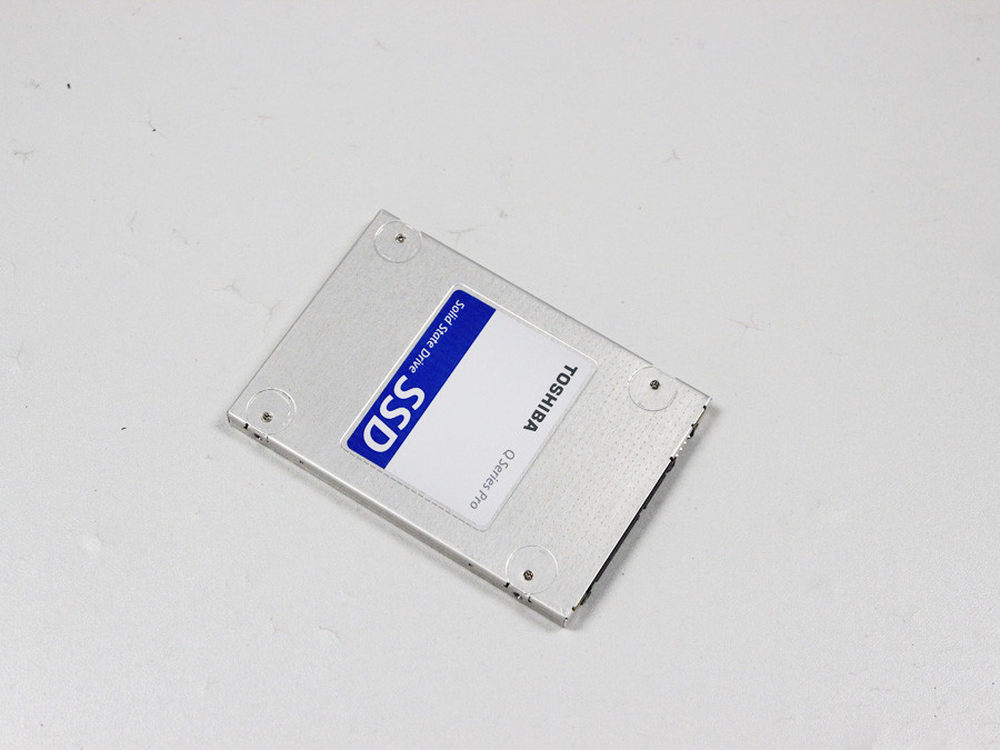

SSD：这里选择出自闪存之父的东芝 128GB SSD，19nm MLC 原厂闪存及基于Marvell技术的主控，即使没有外置的缓存芯片，这款产品的性能表现仍旧很突出，读取速度超过500MB/s，128G的SSD写入速度也接近了500MB/s,PCMark7得分高达5501分，与目前顶级128G 消费级SSD相比也不落下风。价格方面同样也非常厚道目前这款SSD淘宝售价为780元，非常厚道！
8/26

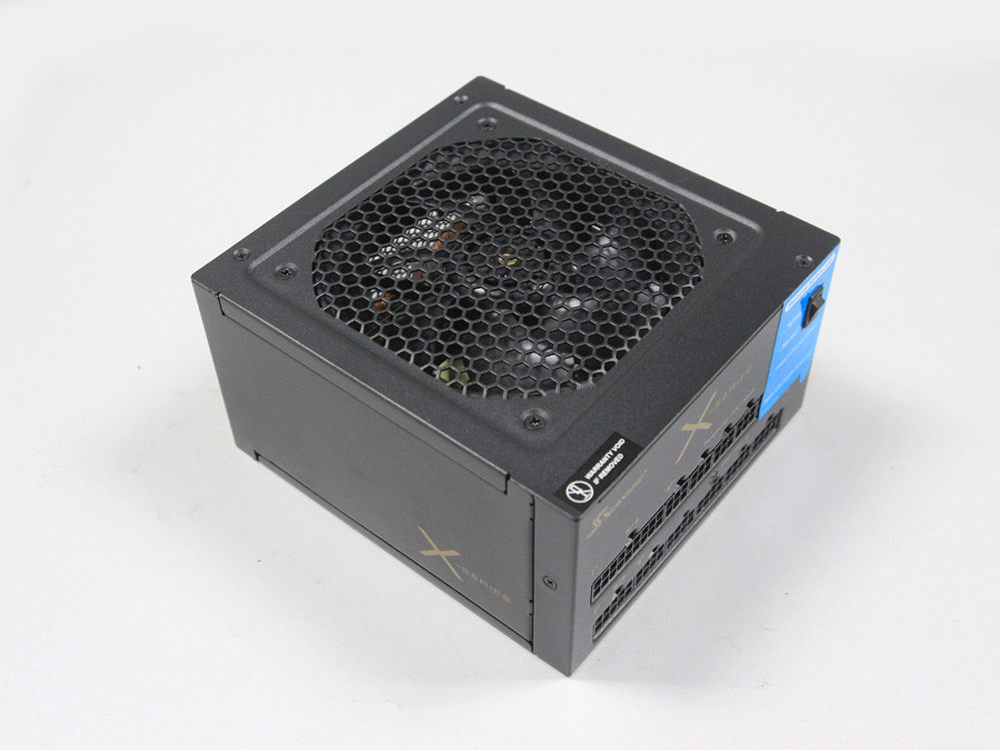

电源的选择：装水冷一款全模的电源会为整个安装过程省去很多麻烦而且还会为机箱内部整洁增色不少。这里我们选择海韵的X850电源，选择850W的电源是为了以后升级双卡平台使用，同时还能为日常使用留下一定的余量，缺点就是贵。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
图中所示产品的网购直达链接：
海韵X850电源京东购买地址：点击购买
9/26

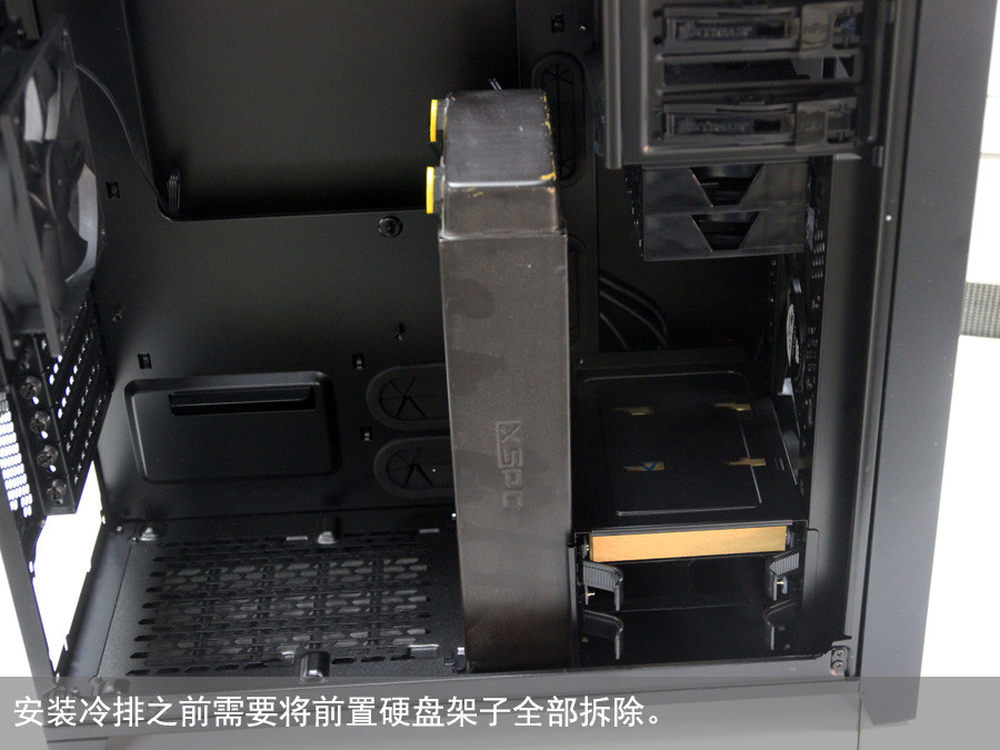

在安装之前，机箱对于冷排的兼容测试是必不可少的，这里我们发现要想将240冷排装上去就要移去所有2.5及3.5架，硬盘架移走了那么硬盘该放在那里？机箱那么大别着急，我们一步步来，先把冷排装上再说。
10/26

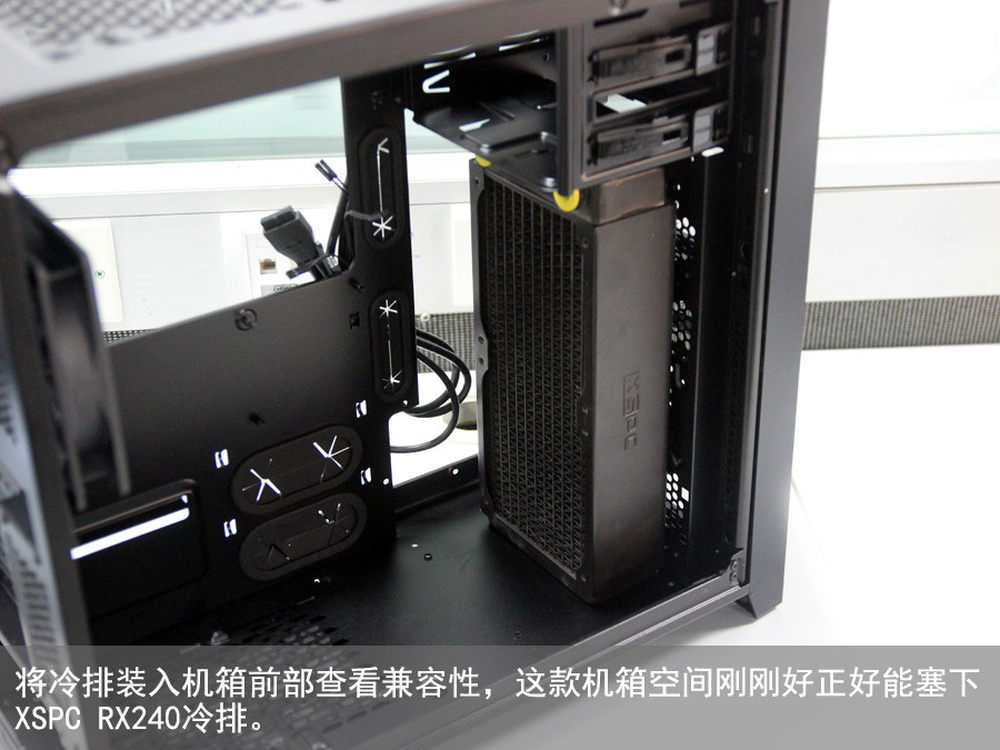

ok 240冷排能完美装入。
11/26
安装EK CPU冷头，EK水冷安装起来非常方便甚至要比普通一体水冷都要方便。
12/26
将主板放入机箱。
13/26
在把水冷配件装到机箱内部之前我们需要讲线材整理好，在复杂的水冷配件面前理线这种工作变得尤其简单，OK我们先挑简单的活来做。
14/26

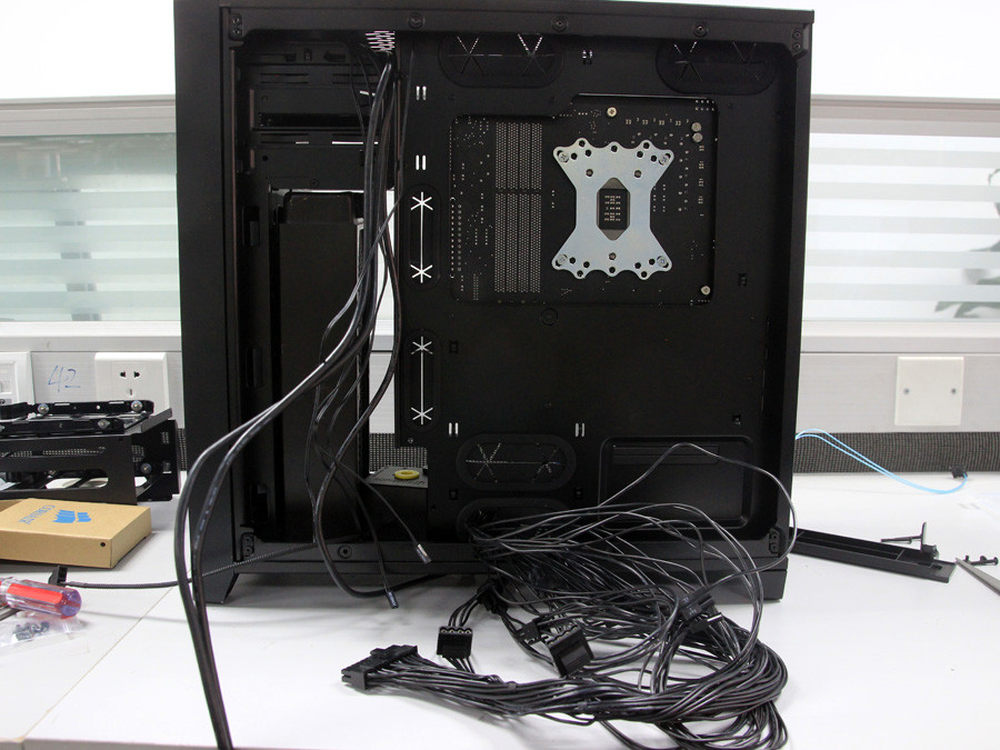

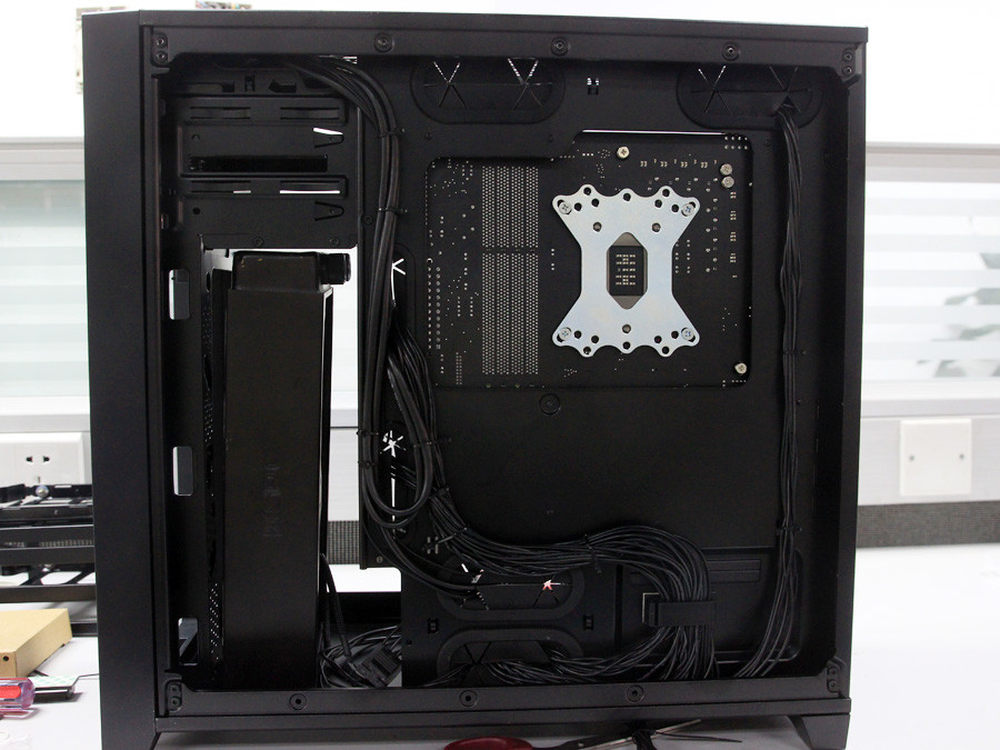

由于机箱结构的问题这次理线变得异常轻松，20分钟搞定，主板托架上合理的扎带固定孔位为整洁的背部走线打下了良好的基础。
15/26

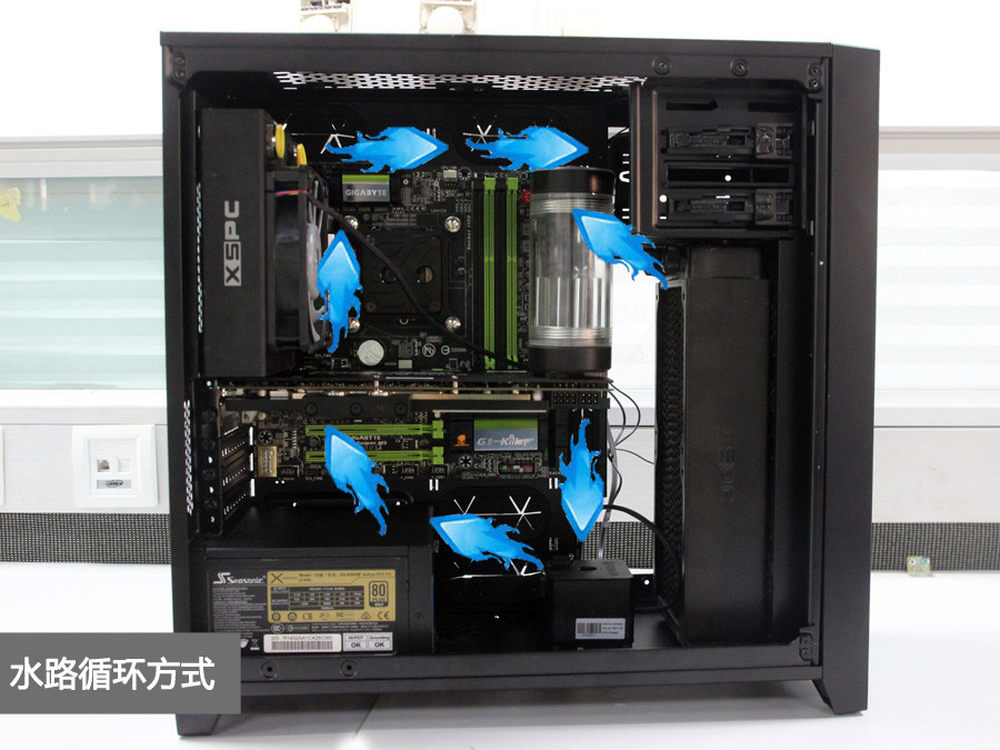

线材整理好之后就要着手规划水路了，水路循环起来很简单，但是想把水路规划美观不是一件易事，由于本次采用了亚克力硬管，为了尽量保证亚克力硬管少弯折，这里必须保证所有接头尽可能在一个水平面上，这点很难。
至于亚克力硬广的教程，之前笔者有详细的介绍，点击查看亚克力硬管折弯教程
16/26

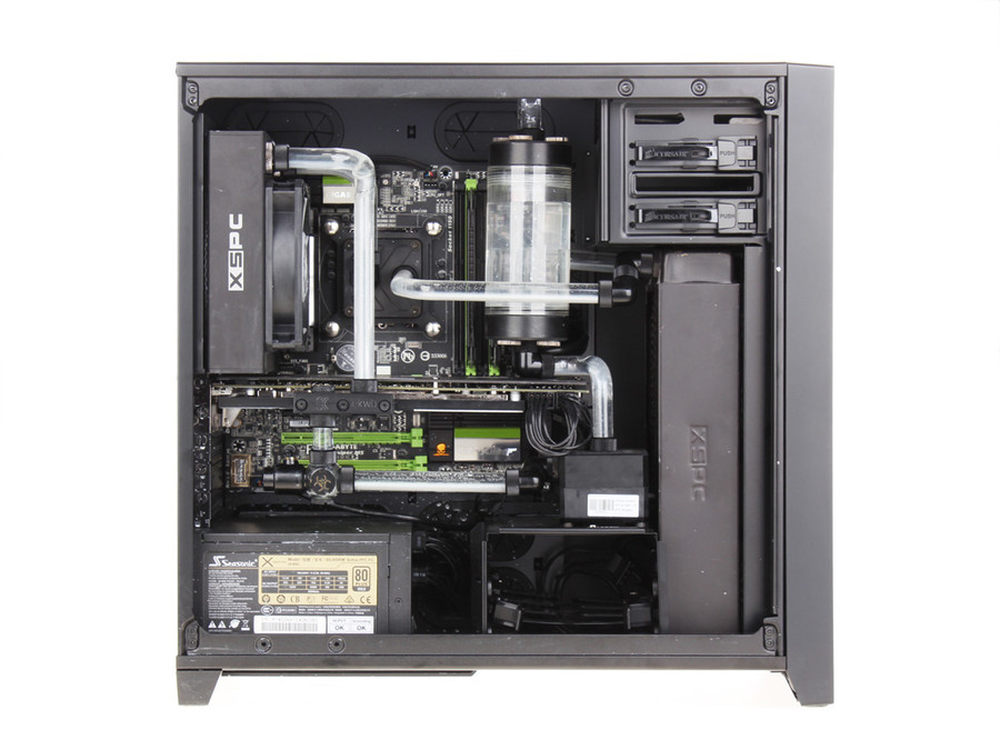

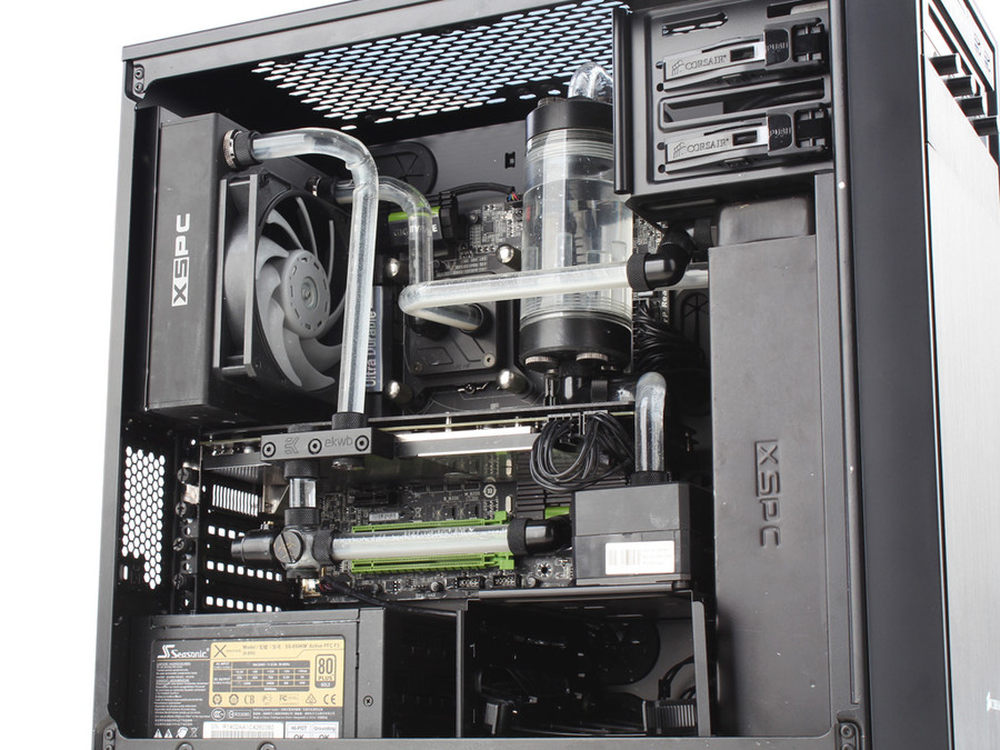

根据规划的水路讲亚克力银管折弯成形，然后将硬管一个个装上即可，这里笔者就不演示了。上图是最终完成效果，为了让散热以及噪音达到完美的结合，这里还配备了一个4路风扇调速器。
17/26

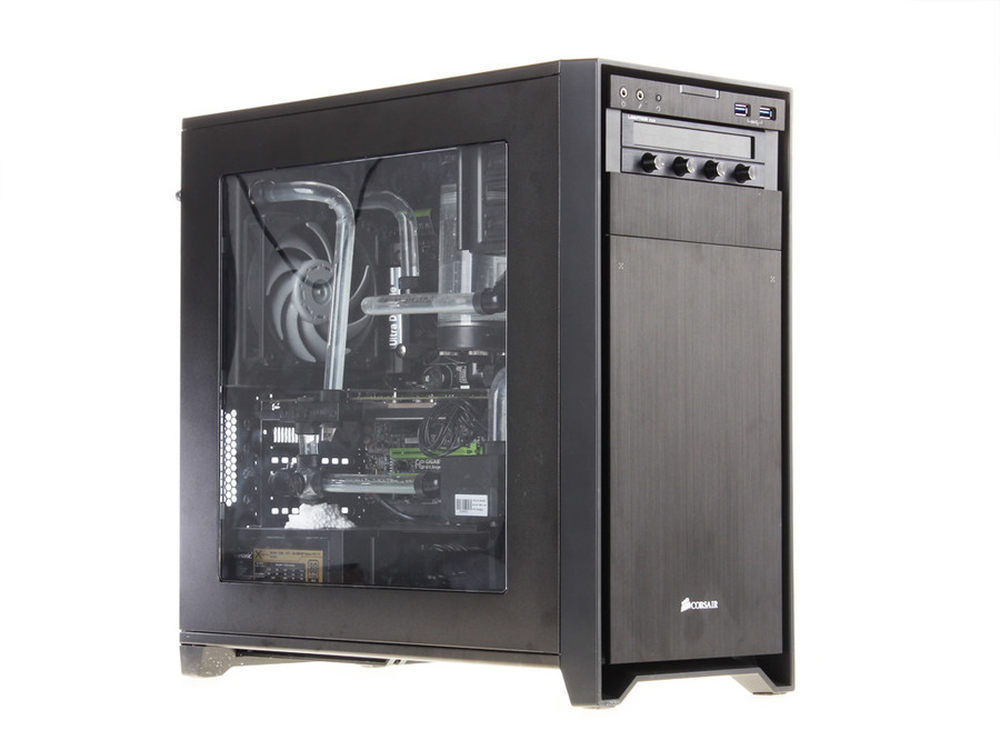

正面效果，硬盘架被移到了240冷排的前方，冷排排出的余风正好能带走硬盘的热量，同时DDC水泵的高度也能控制在良好的范围之内。
18/26

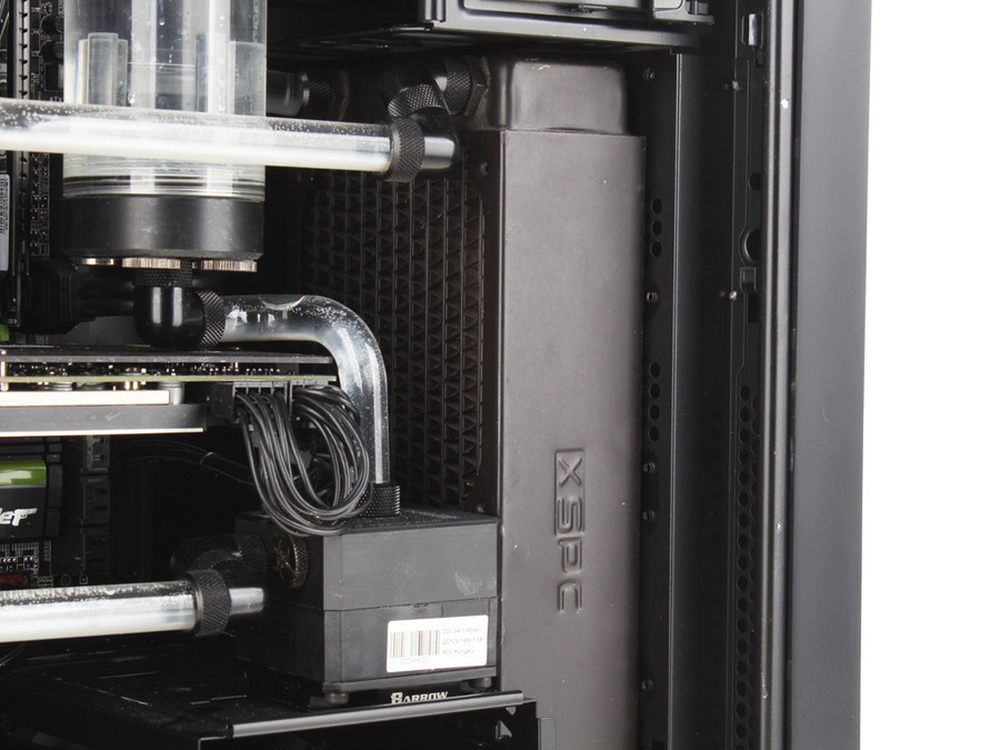

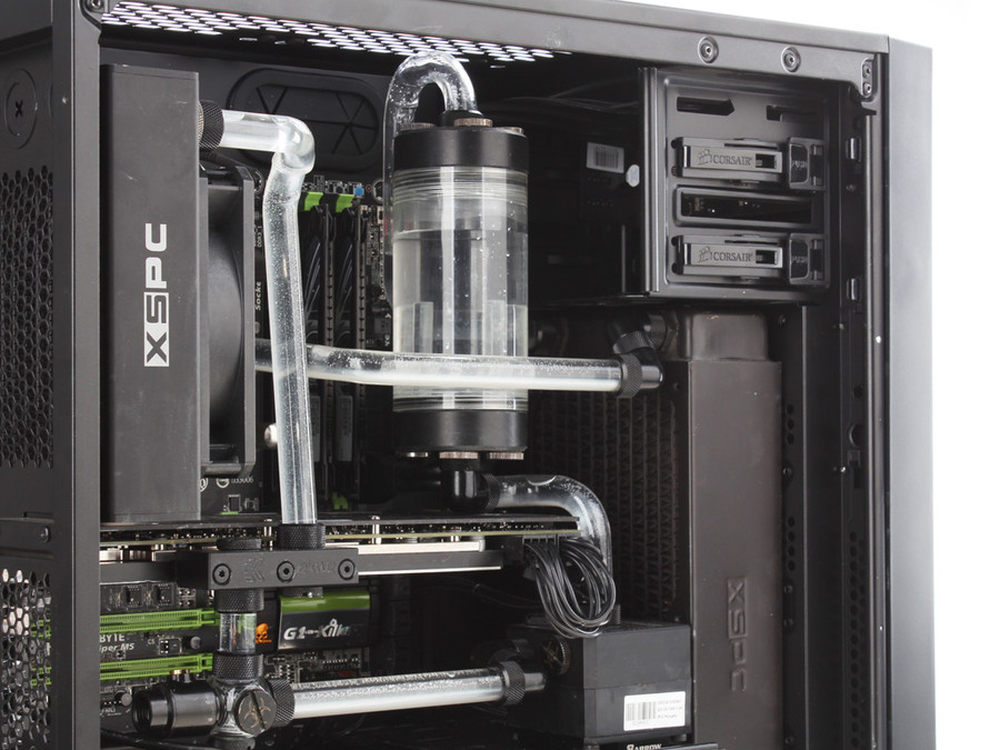

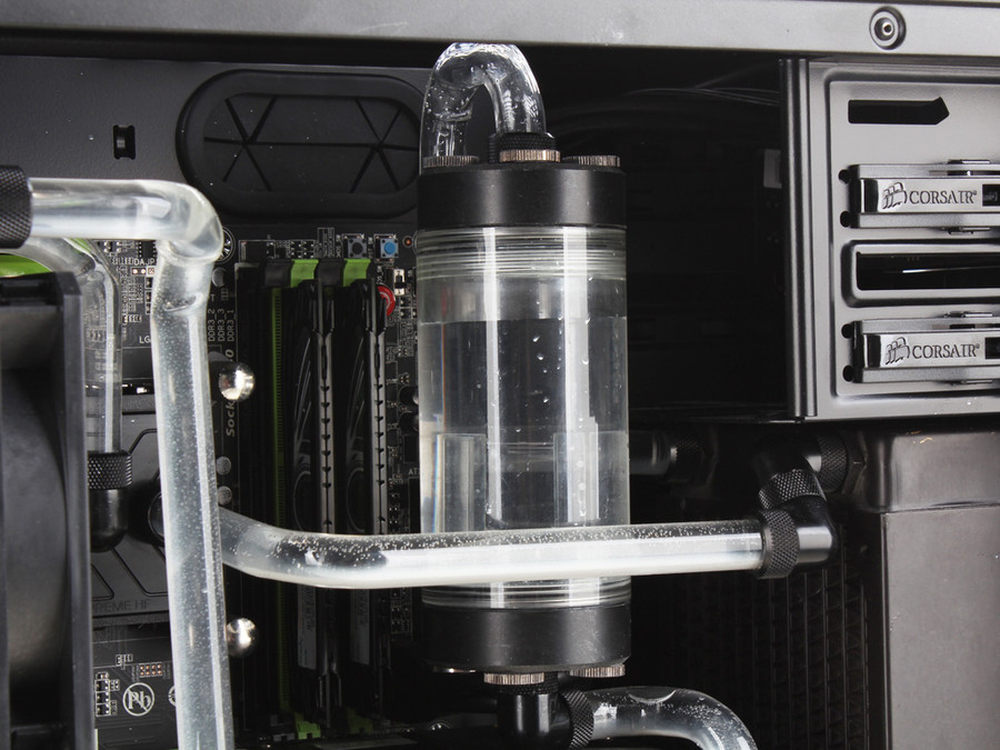

本次装机全部采用亚克力硬管，为了保证整个水路的美观，即使冷排与水箱连接之处也不例外。
19/26

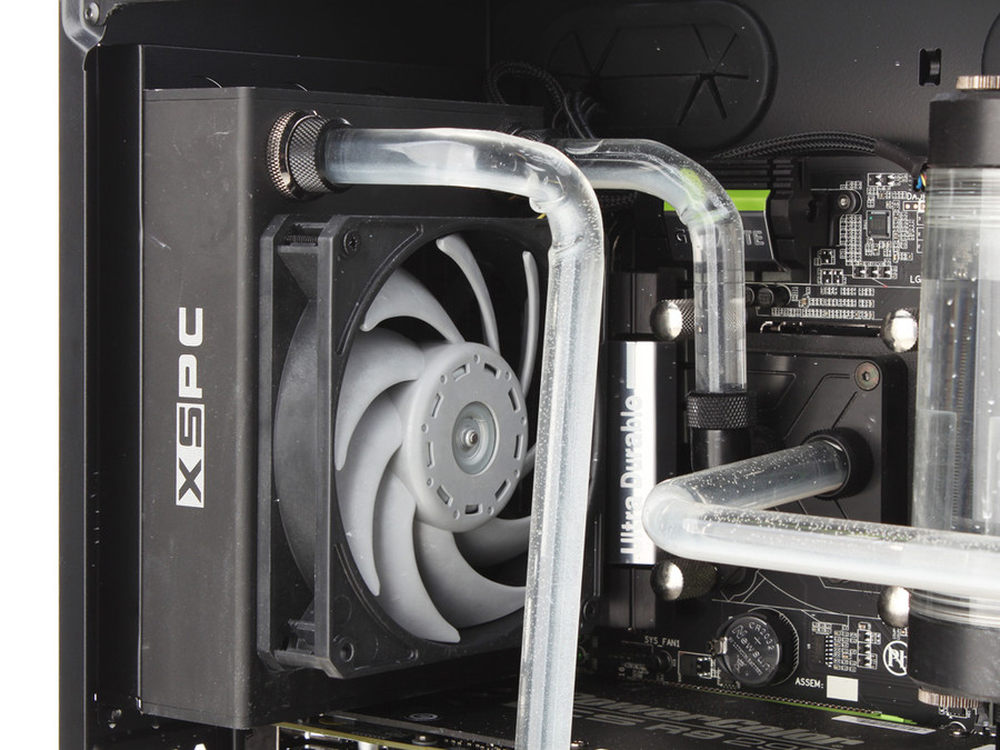

硬管与冷排链接处特写，为了减少亚克力硬管折弯的复杂度这里还使用了大量的90度弯头。
20/26
这里弯曲的角度过大，所以很难控制，再加上笔者折弯亚克力硬管的时候操之过急导致亚克力硬管产生大量的褶皱，如果玩家在折弯亚克力硬管的时候一定要使亚克力硬管受热均匀一定不能着急，切记切记！
21/26

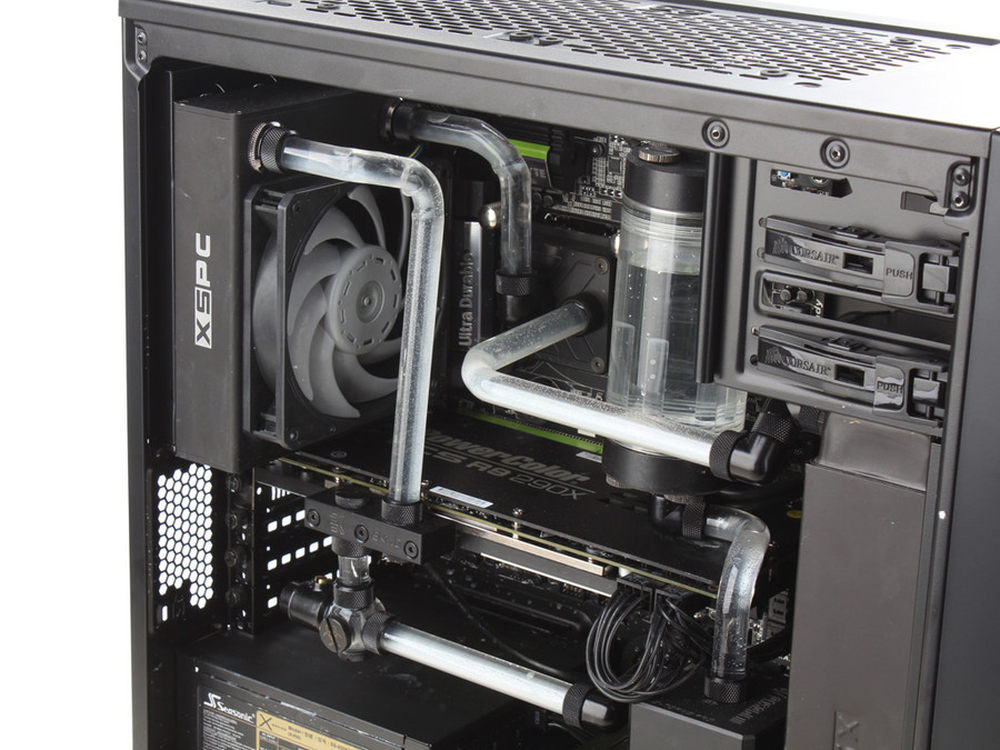

显卡入水接头处特写，笔者这里还加上了一个放水阀，方便以后的维护使用。
22/26

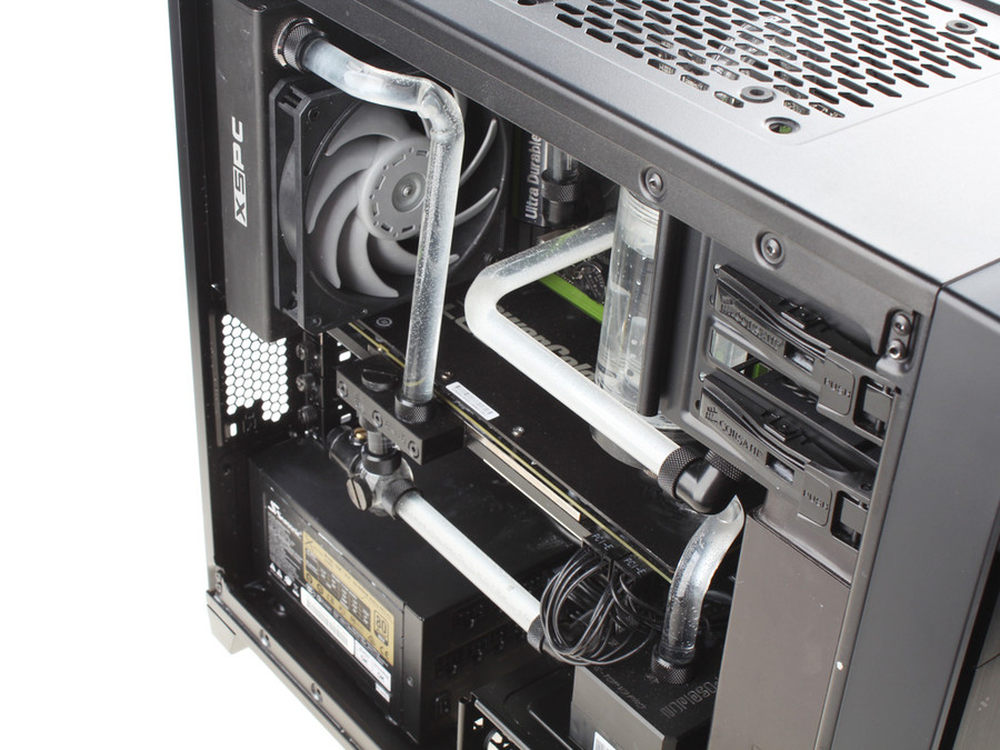

不同角度。
23/26
不同角度。
24/26
不同角度。
25/26
不同角度。
26/26

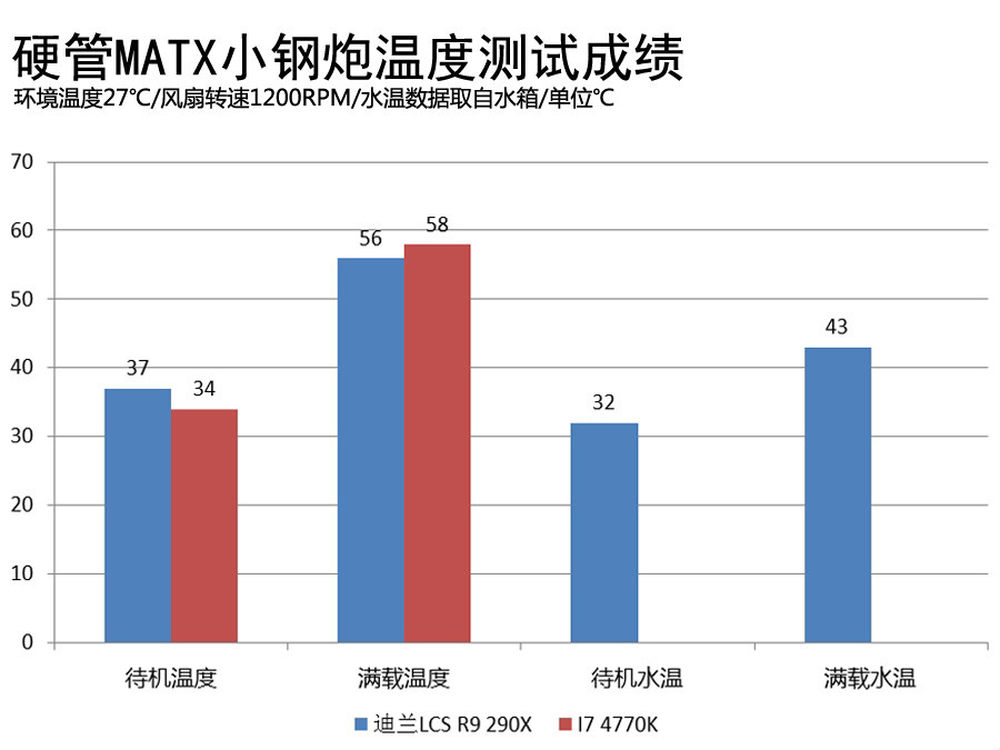

最后是温度测试，由于这里增加了一个240冷排，温度成绩要比之前测试的成绩好上太多，满载温度只有公版显卡的一半，镇压夏威夷上的这座火山毫无压力。总之迪兰这款LCS R9 290X非常适合高端水冷玩家，目前这款显卡京东售价为5999元，认真算一笔账的话你会发现和自己动手改造公版卡没什么区别，不过迪兰这块显卡还加了背板，还送了四个水冷接头与水管夹，这些其实也是一笔不小的开销，如果最近想用玩水的玩家不妨考虑下这款显卡。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
