一把螺丝刀即可搞定 亚马逊Fire TV拆解
1/29
[泡泡网 前沿电子频道] 4月3日亚马逊(Amazon)正式推出了传闻已久的机顶盒Fire TV，其采用Android系统，搭载了强大的四核处理器、2GB RAM内存、双天线的WiFi，能提供高清1080p视频。Fire TV还具有强大的游戏功能，同期发售的还有蓝牙游戏手柄。发布不久，专业拆解网站iFixit就对其进行拆解剖析，成功拆解后给出Fire TV的可修复性指数是6级，顶级为10级（10级为修复最方便）。但实时确实如此么？下面我们一起看看Fire TV的内部到底如何。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
>>亚马逊（Amazon）Fire TV电视机顶盒 淘宝代购：[点击访问直达链接]
2/29

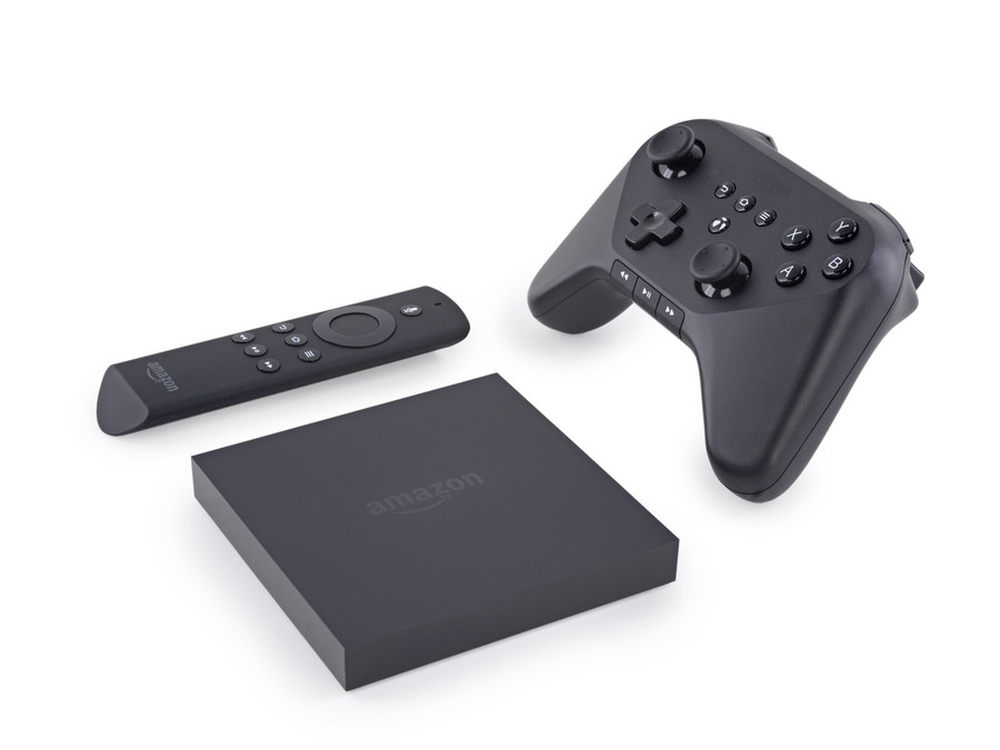

此次，iFixit共针对Amazon Fire TV机身、遥控器和游戏手柄三个部分进行了拆解。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
>>亚马逊（Amazon）Fire TV电视机顶盒 淘宝代购：[点击访问直达链接]
3/29

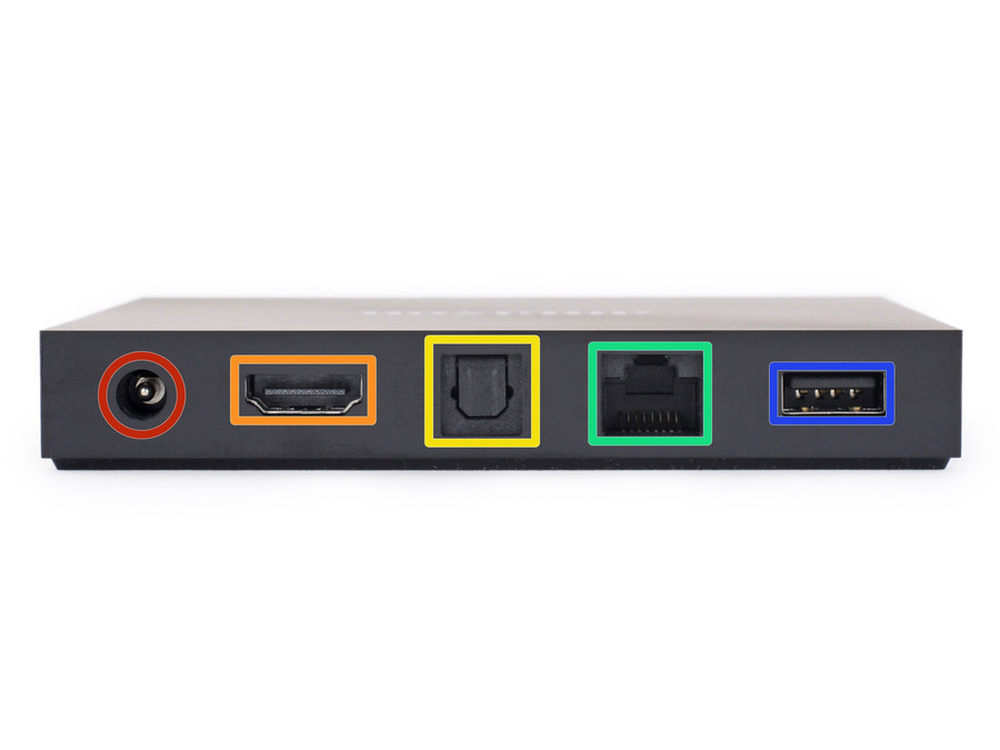

机身背面插口从左往右分别是：
5.5mm电源接口
HDMI接口
TOSLINK光学音频接口
10/100以太网
USB 2.0接口
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
>>亚马逊（Amazon）Fire TV电视机顶盒 淘宝代购：[点击访问直达链接]
4/29

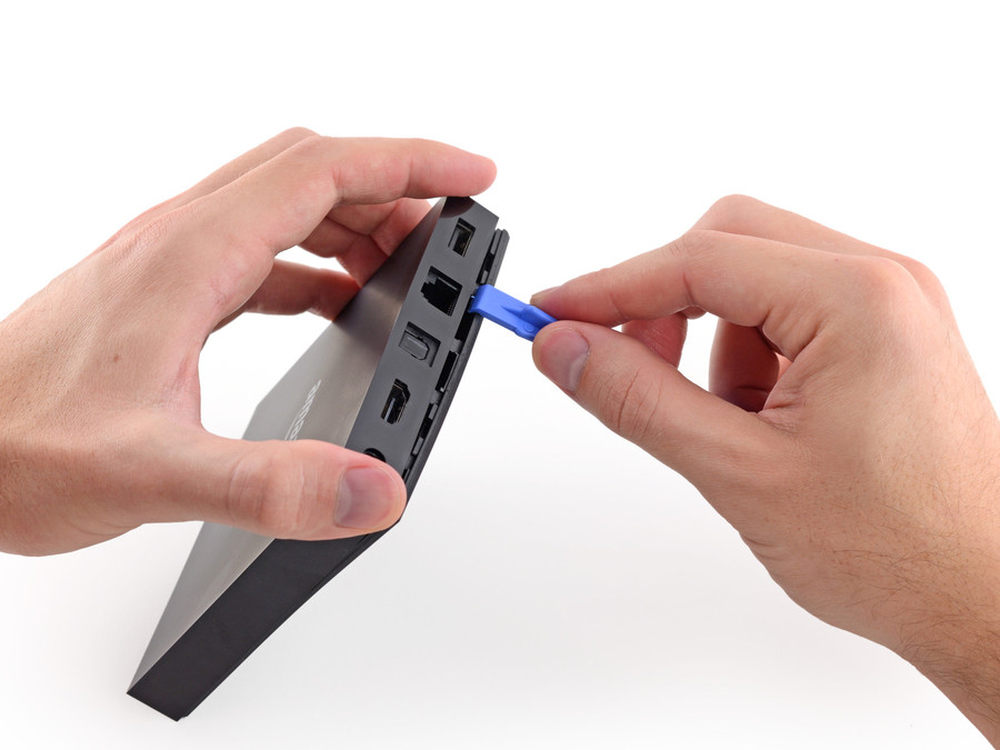

首先，iFixit使用塑料钳子对外壳进行拆卸。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
>>亚马逊（Amazon）Fire TV电视机顶盒 淘宝代购：[点击访问直达链接]
5/29

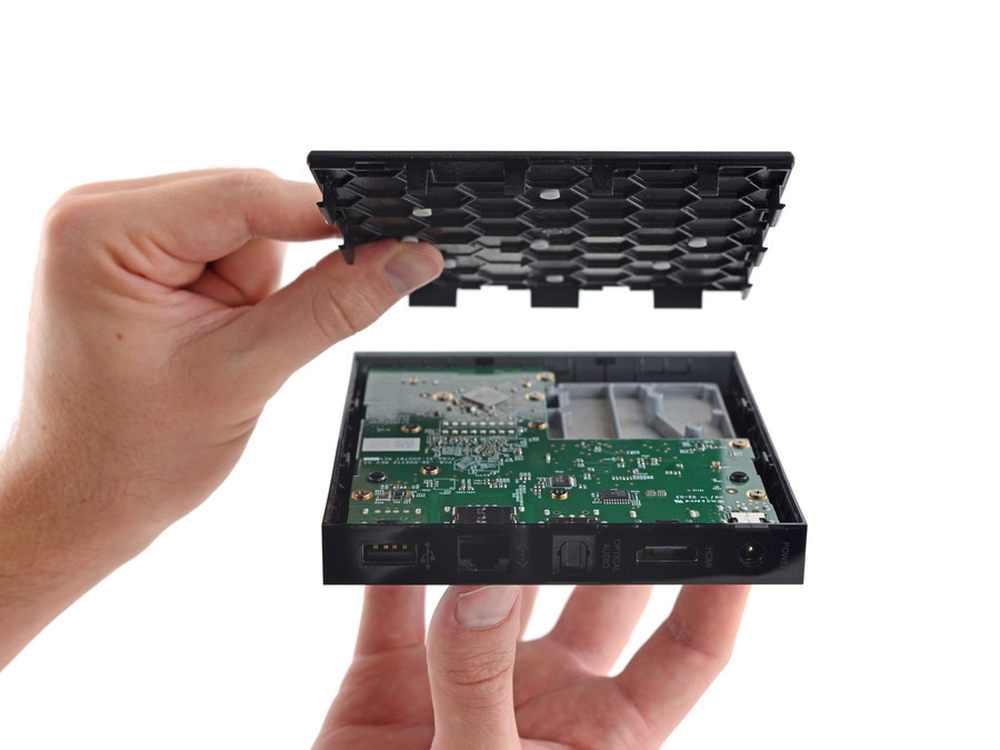

拆开底盖即可看到Fire TV的主板。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
>>亚马逊（Amazon）Fire TV电视机顶盒 淘宝代购：[点击访问直达链接]
6/29

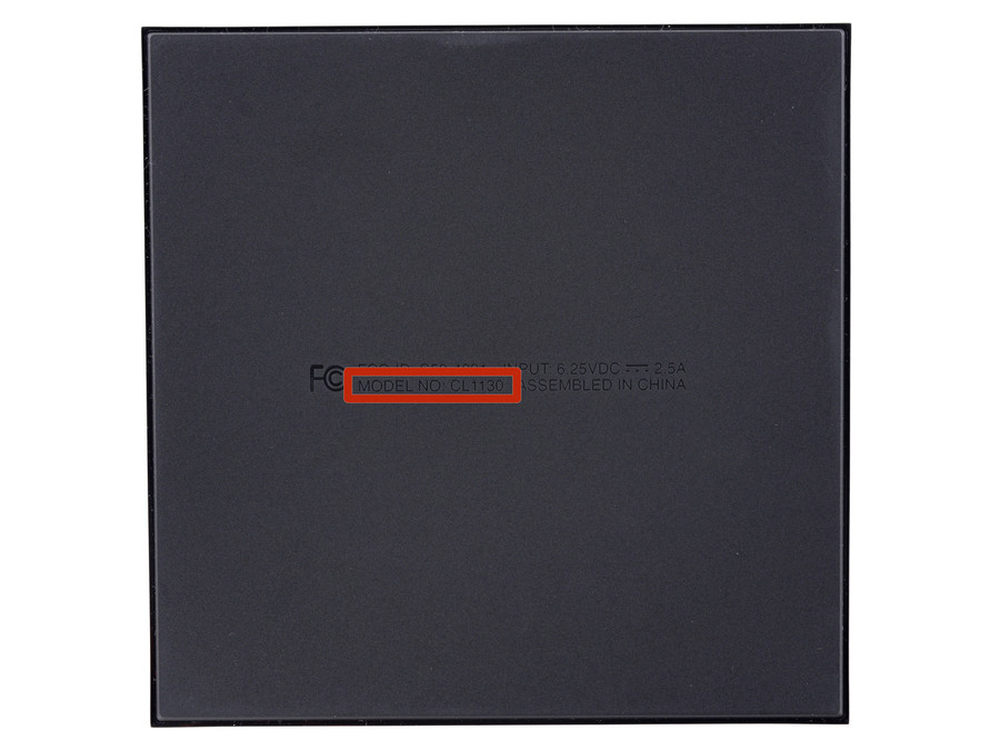

Fire TV的底盖上我们看到标注出机顶盒的型号为Model CL1130。采用6.25V输入电源以及中国制造等信息。
7/29

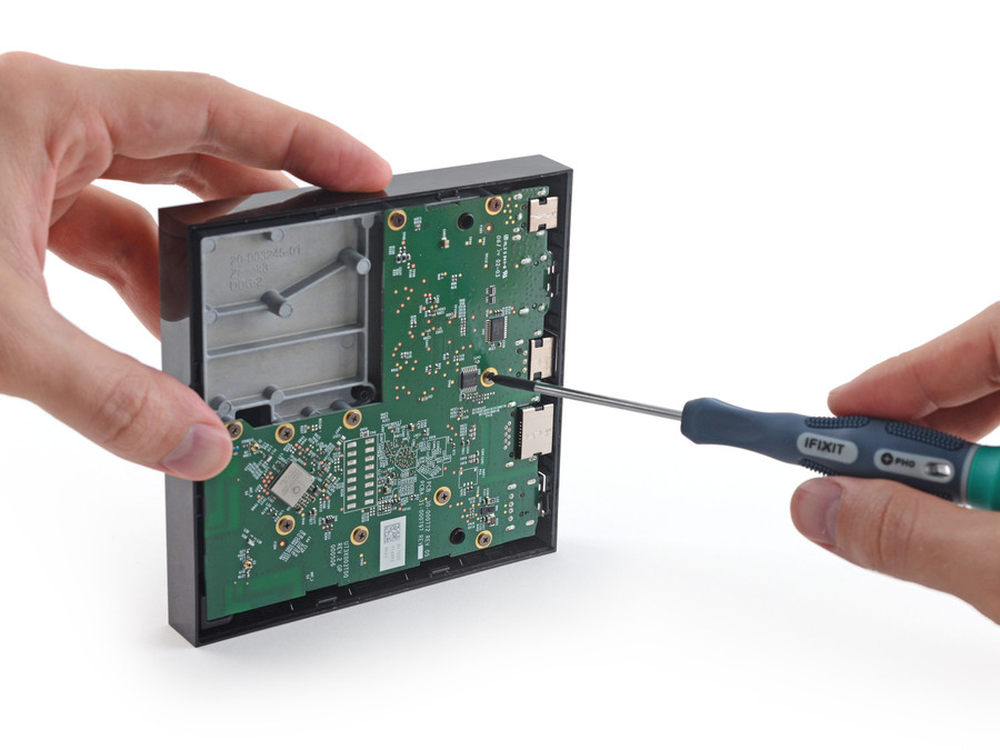

接下来iFixit即用螺丝刀拆卸主板，Fire TV的主板被十颗螺丝固定。
8/29

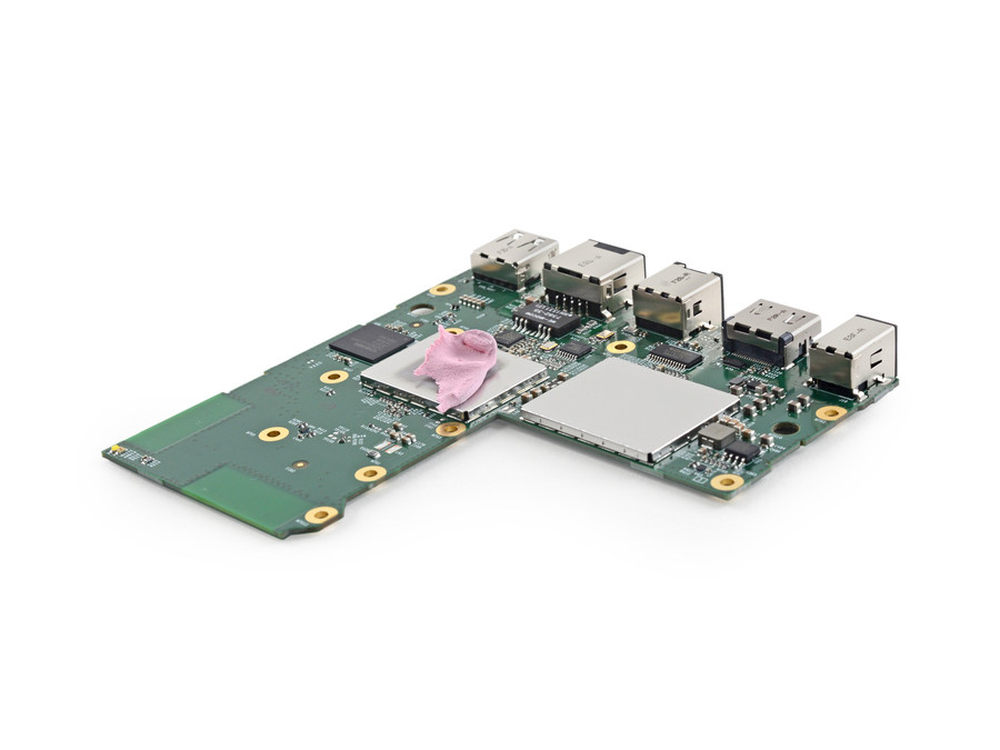

拆下后我们可以看到体积小巧的Fire TV主板，上面两个面积相对较大的是处理器的散热盖。
9/29

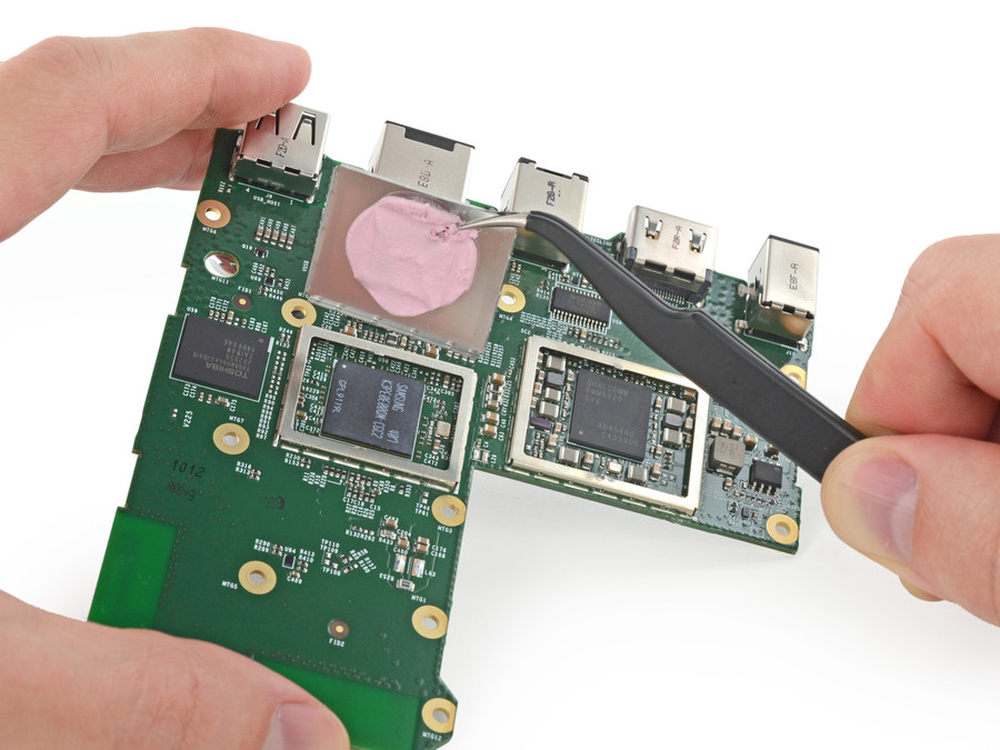

拆开散热板我们可以看见Fire TV机顶盒的处理器，粉色部分是硅胶隔热盘。
10/29

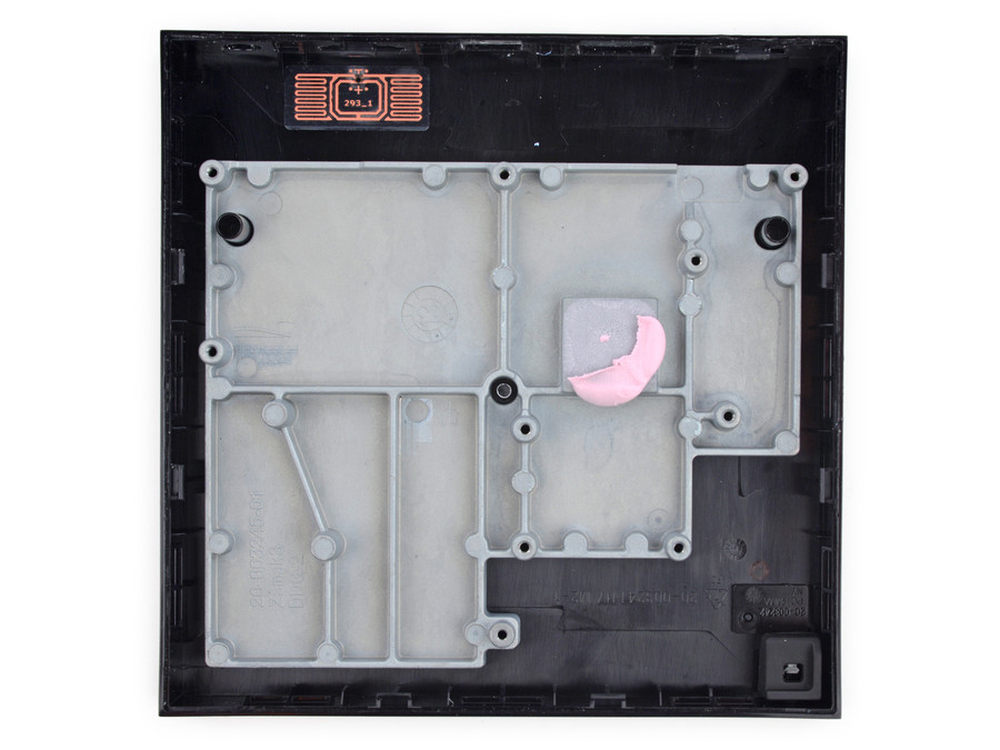

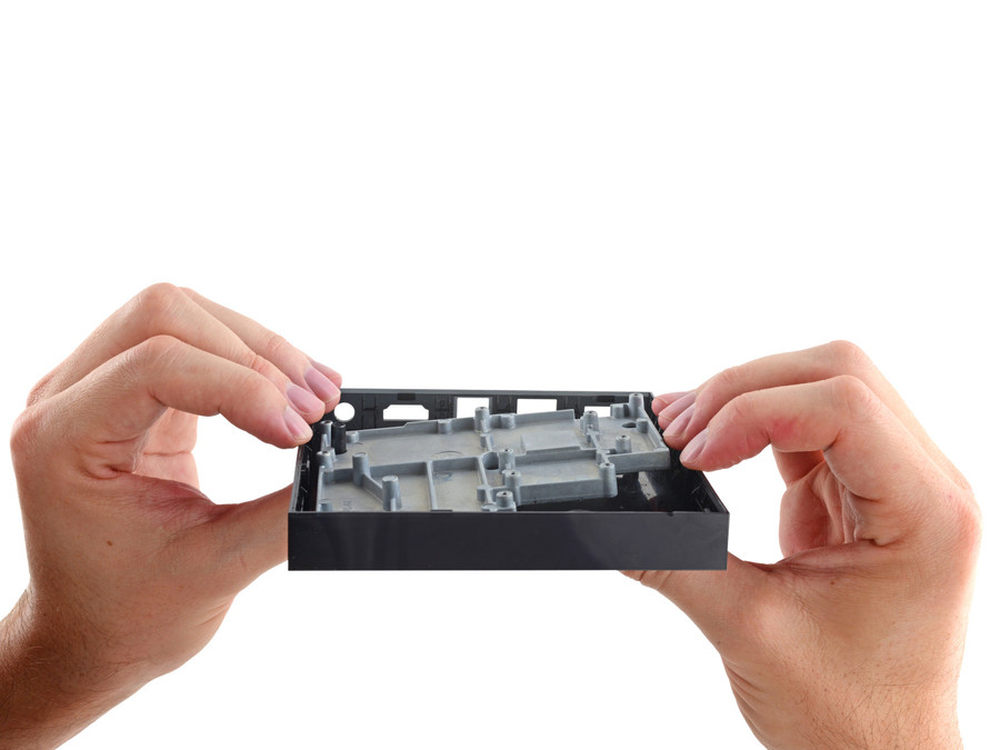

为了防止机身过热，亚马逊在Fire TV的顶盖上设计了一大块散热装置，这部分设计不仅可以保证不会因机身过热而影响运行，还起到支撑作用。
11/29

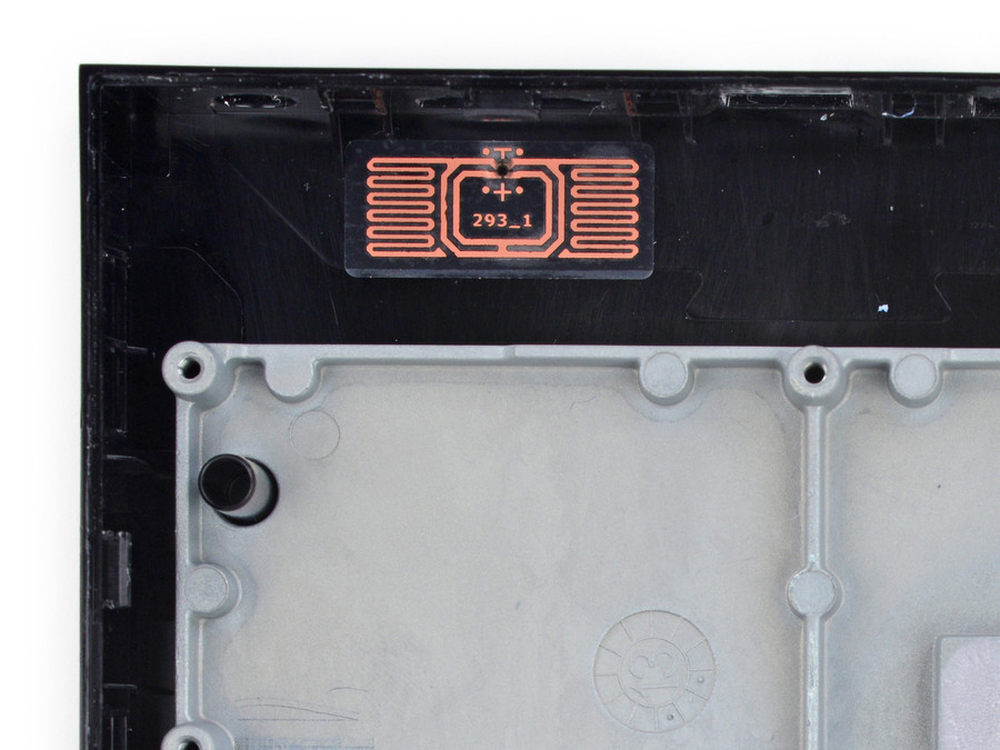

可以在HDMI接口处看到一个小的独立于主板的天线装置，中心小芯片看起来像是RFID标签，可能用于库存追踪。
12/29
支撑/散热装置由大量的胶水与顶盖粘合在一起，iFixit使用先加热后冷却的方式才将其分离。
13/29
加热后稍加扭曲就可将支撑/散热装置拆下。
14/29
我们可以看到，Fire TV将所有的元件都整合到了主板上。其中，内存采用与Moto X相同的三星2GB三内存；高通的四核处理器；东芝8GB NAND闪存等智能手机常见配置。具体型号如下：
红框：上层为三星K3PE0E00QM-CGC2 2GB内存颗粒，Moto X用的也是它。下层是高通1.7GHz四核处理器
橙框：东芝THGBM5G6A2JBAIR 8GB eMMC NAND闪存颗粒
黄色：高通PMM8920电源芯片
绿色：高通Atheros AR8152-B PCI-E百兆以太网控制器
蓝色：Pericom PI6C557-03ALE PCI-E时钟发生器
粉色：德州仪器DIT4192数字音频发射器
15/29

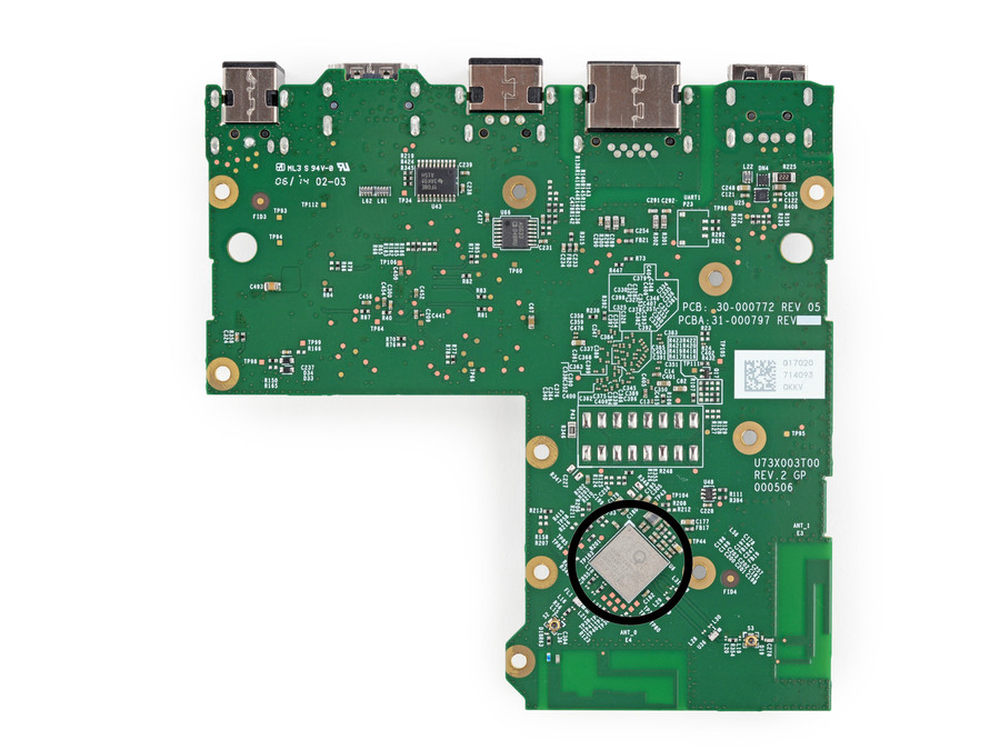

主板背面可以看到黑色圆圈内的高通Atheros QCA6234XH集成WiFi及蓝牙芯片，该芯片双频段2x2 802.11n、蓝牙4.0。与7英寸Kindle Fire HDX相同的配置。
16/29

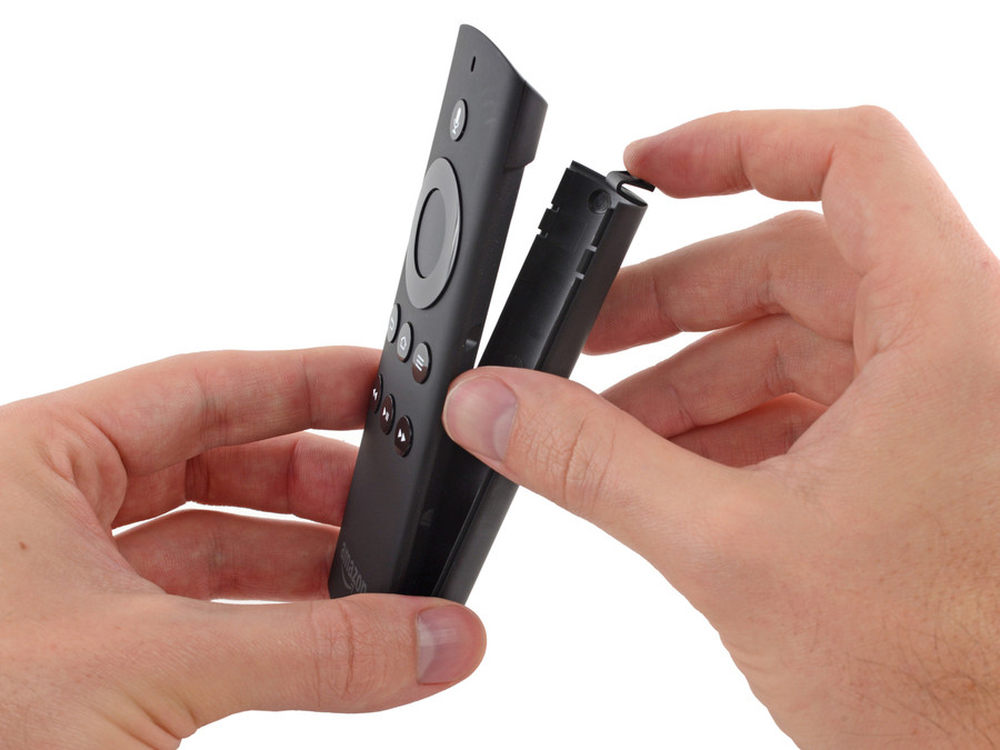

接下来对遥控器进行拆卸。首先，我们最关心的是遥控器的电池是否可拆卸。Fire TV的遥控器为两节7号电池。
17/29

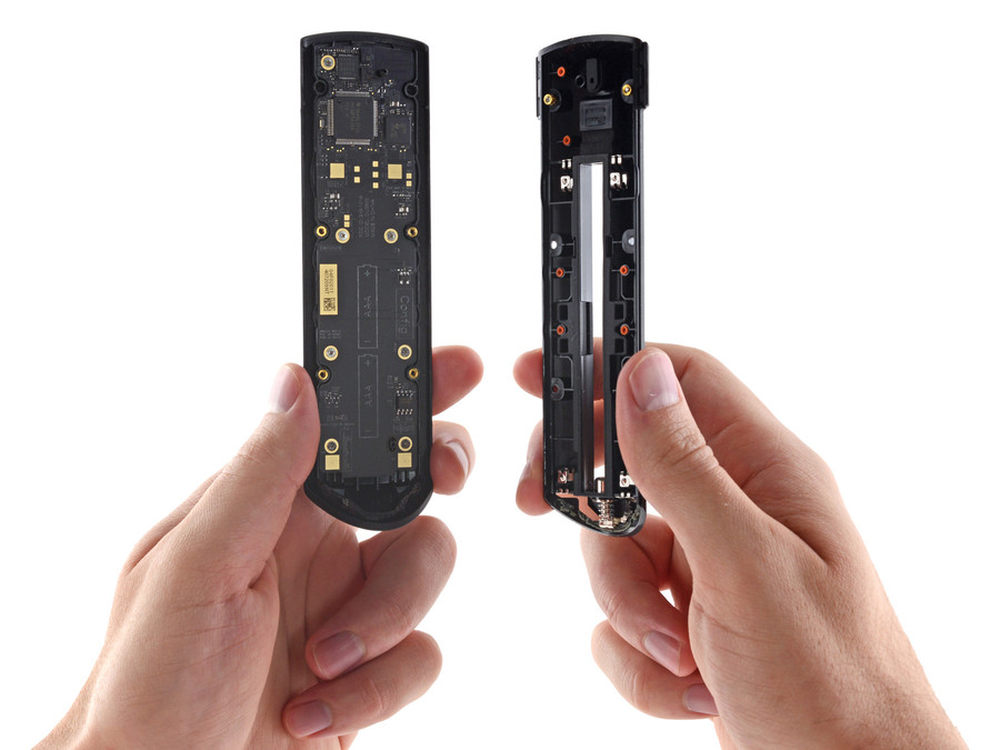

遥控器结构简单，其主板很简单的靠几个螺丝固定。拆解到这里，我们还没法发现Fire TV介绍中所说的用于语音检索视频的麦克风，由此看来，麦克风应该集成在遥控器主板上。
18/29

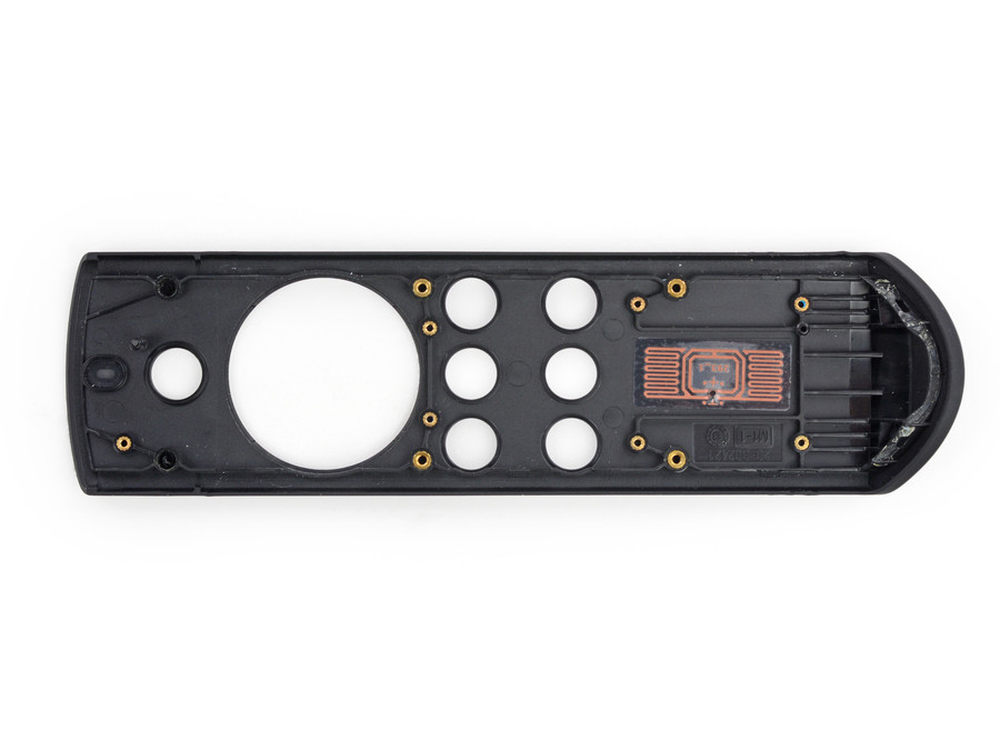

同样，我们可以在遥控器的上壳内看打，下部中央位置也有一个看起来像是RFID标签的小芯片，同样，这个芯片可能用于库存追踪。
19/29

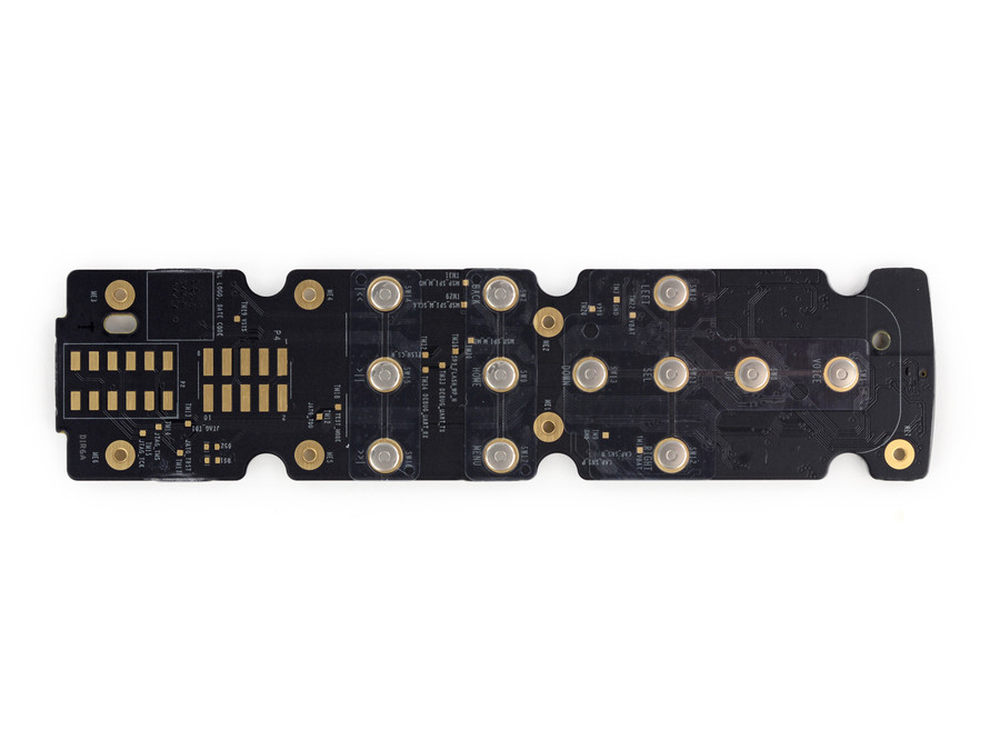

遥控器主板正面无任何芯片，只有触控点。
20/29

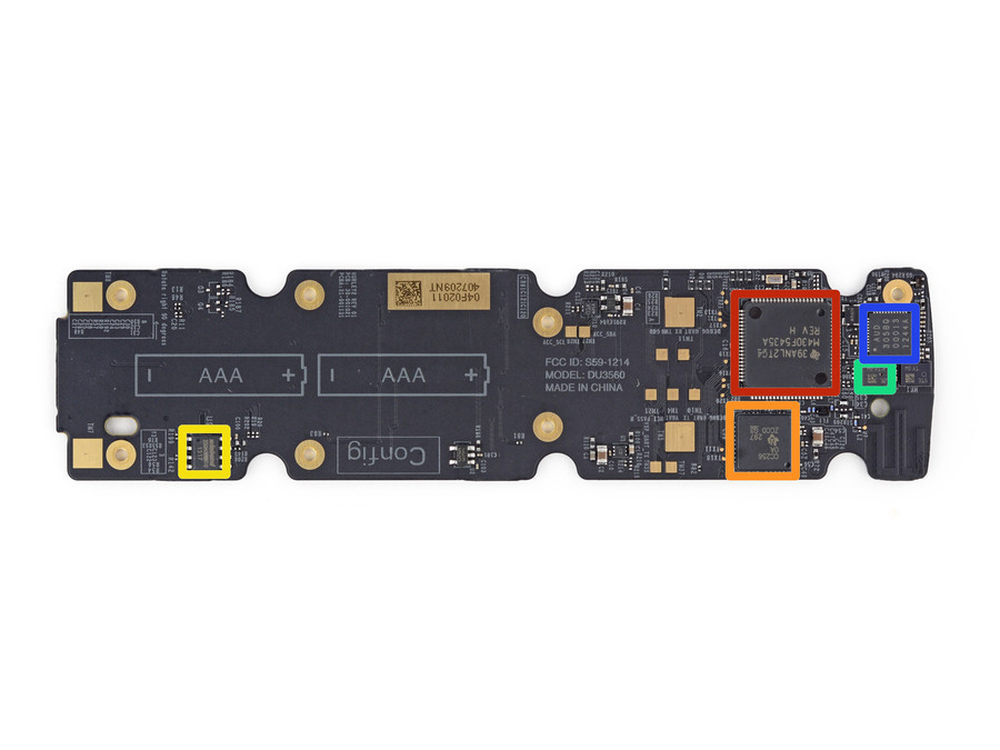

遥控器主板背面为集成了各种芯片，依次是：
红色：德州仪器MSP430F5435A 16位超低功耗微控制器
橙色：德州仪器CC256蓝牙和双模控制器
黄色：华邦W25Q40BW串行闪存记忆体，支持双/四SPI
绿色：MD v1.2麦克风，Kindle Fire HD里见过
蓝色：Audience es305语音控制器
21/29

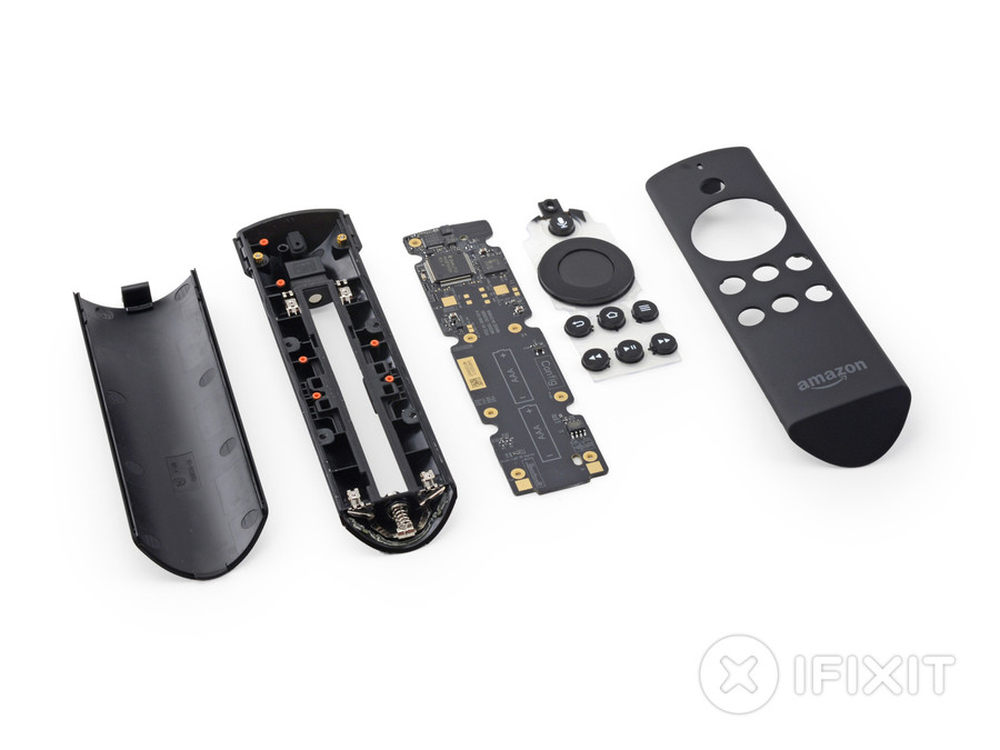

Fire TV遥控器零部件合影。可以看到按键简单，同其他电视盒子一样，有主页、菜单、返回、播放/暂停等常规按键。而与其他电视盒子不同的特别功能--语音搜索按键则被设置在遥控顶端。
22/29

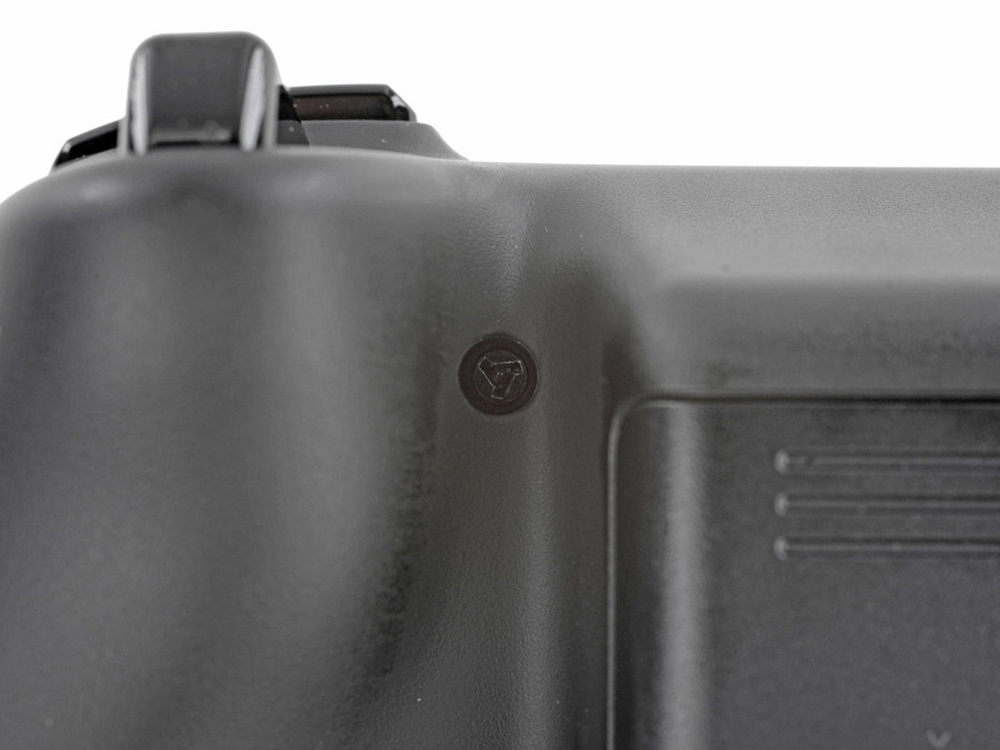

接下来对配套的蓝牙游戏手柄进行拆解，游戏手柄采用了少见的人字型螺丝固定。

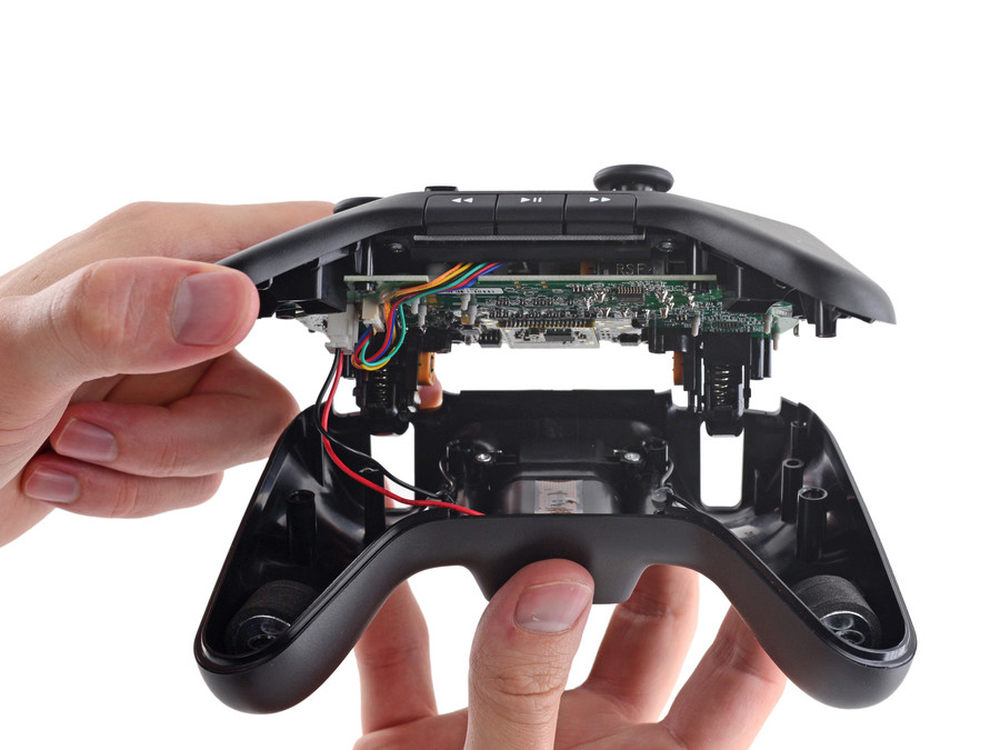

23/29
卸下人字型螺丝即可拆开蓝牙游戏手柄，并没用胶水固定。
24/29

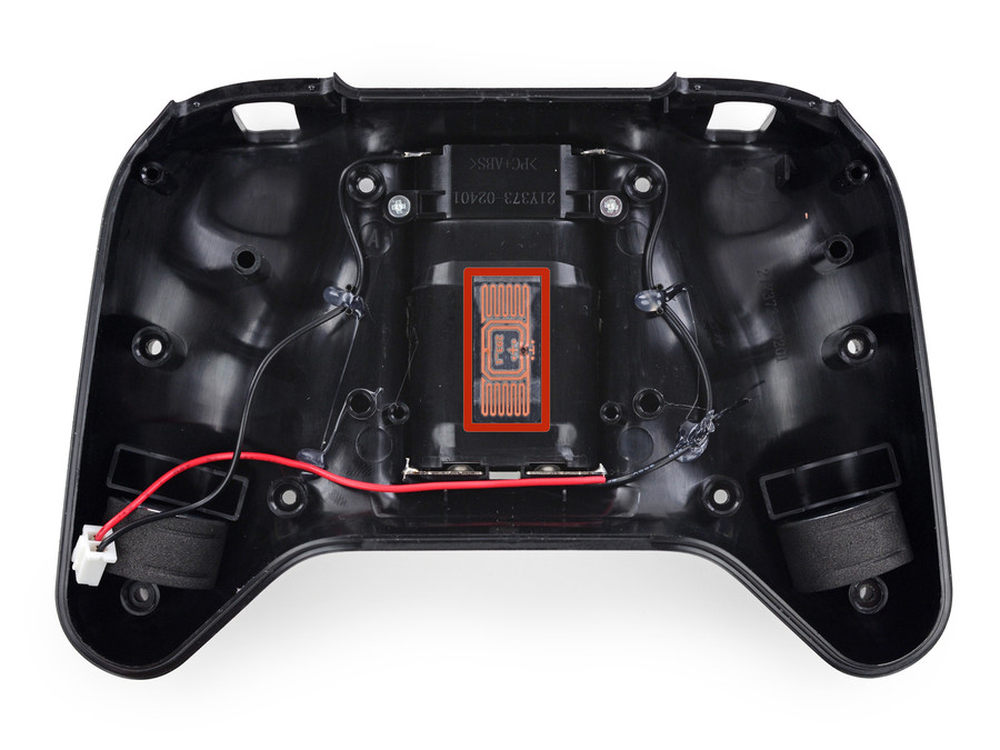

蓝牙游戏手柄后盖里也有一个作为RFID标签的小芯片。
25/29

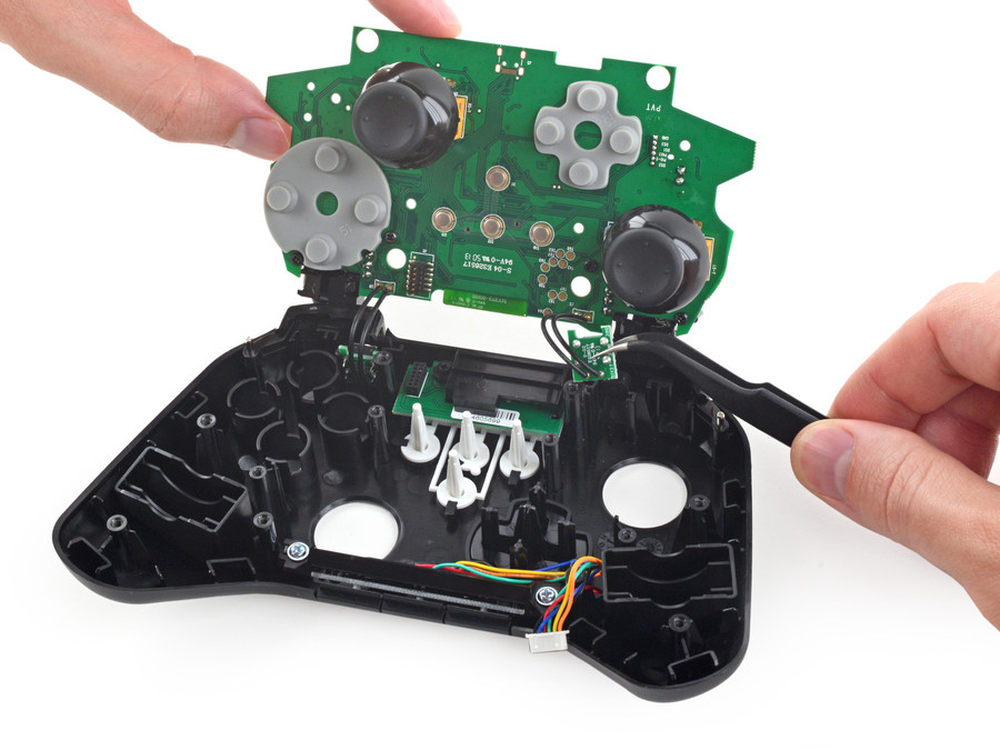

使用镊子拔出出发按钮板。
26/29

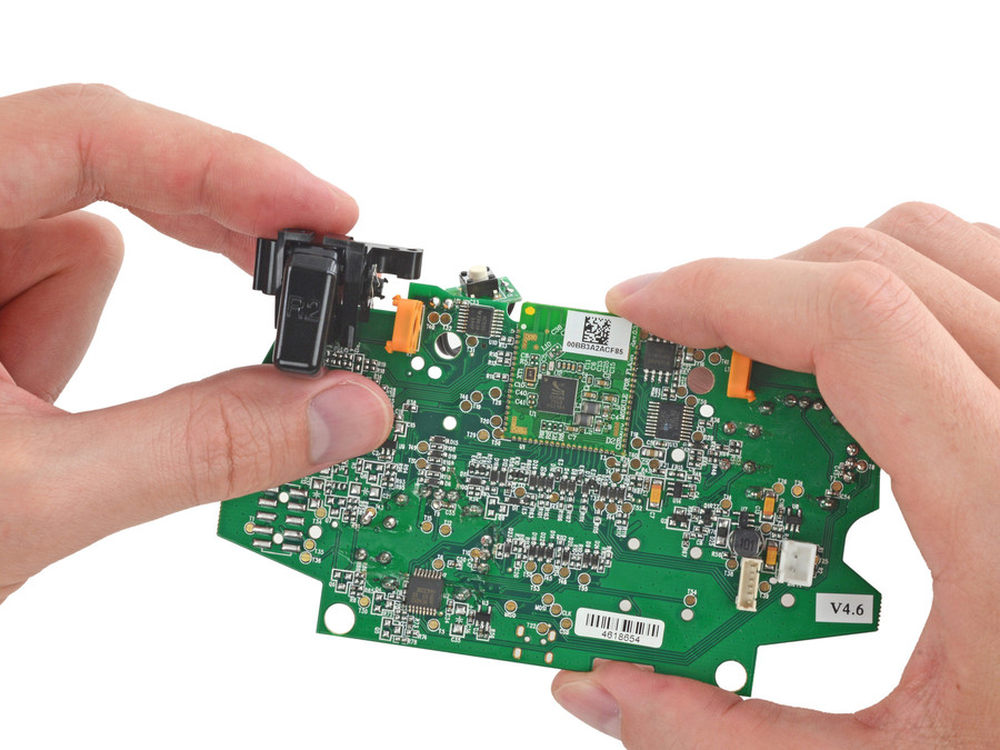

蓝牙游戏手柄主板的做工十分讲究，主板扎实。iFixit网站甚至给出“亚马逊是否考虑进军游戏市场”的畅想。
27/29

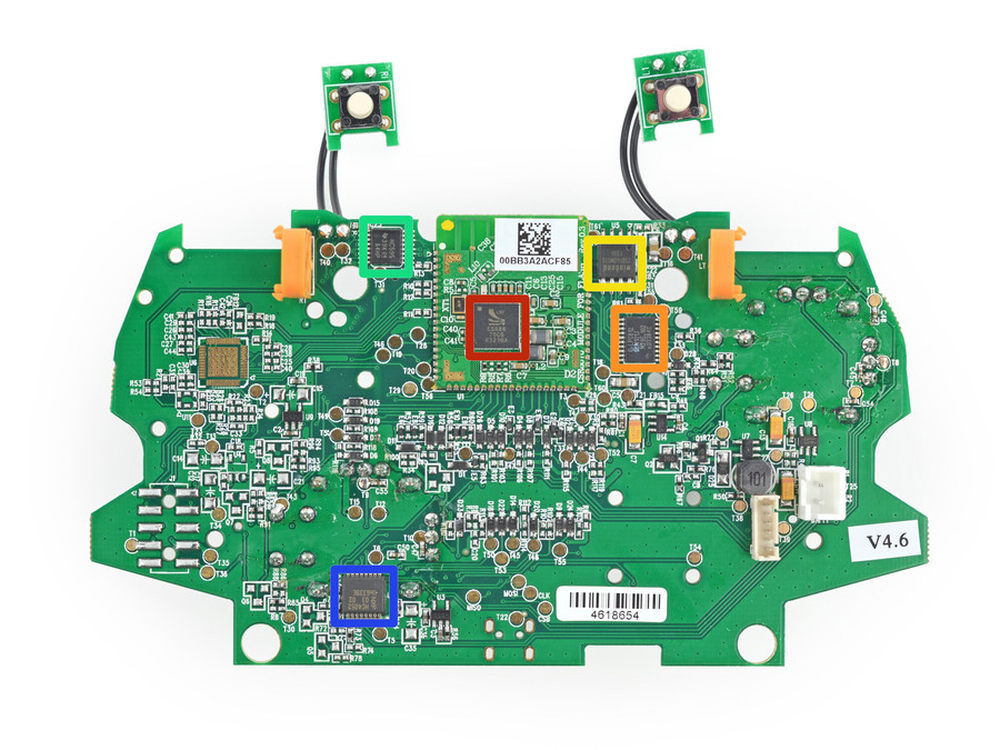

蓝牙游戏手柄主板集成的元件，依次为：
红色：CSR CSR8970音频和蓝牙SoC
橙色：NXP LCP812 Cortex-M 32位微控制器
黄色：华邦25Q16DW串行闪存记忆体，支持双/四SPI
绿色：德州仪器HC595 8位移位寄存器
蓝色：NXP HC4052双四通道模拟多路复用器/多路分离器
28/29

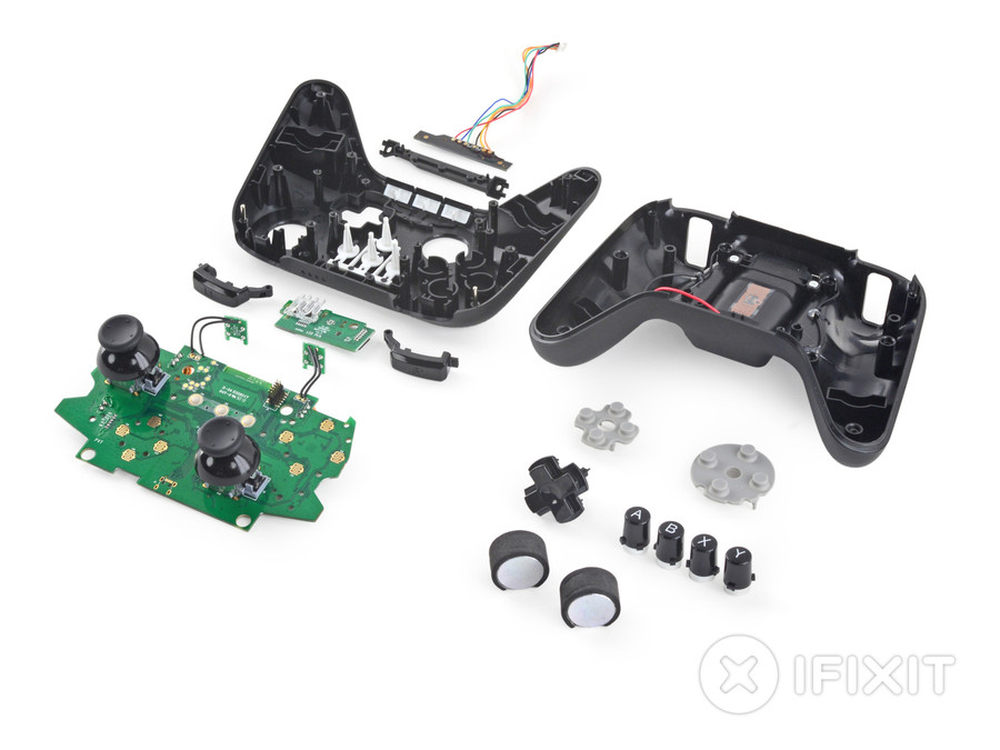

Fire TV配套蓝牙游戏手柄的零部件合影。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
>>亚马逊（Amazon）Fire TV电视机顶盒 淘宝代购：[点击访问直达链接]
29/29

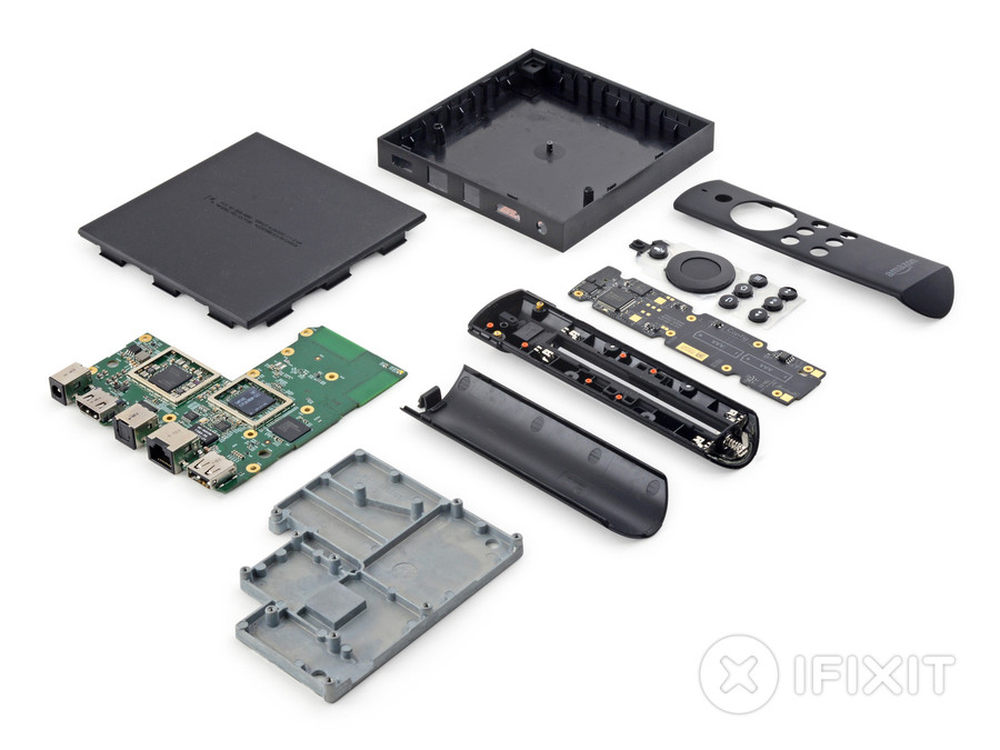

Fire TV主机及遥控器零部件合影。虽然iFixit给出的修复指数是6级（最高10级，级数越高越容易被维修），但这仅限于部分轻微损坏。
无论是Fire TV机身、遥控器还是蓝牙游戏手柄都将所有元件集合到主板上，一旦其中某一个部分的零件出现问题很难进行更换，这就需要更换主板。故维修关键部分仍很难。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
