PCPOP编辑打假 山寨电源适配器不能买
1/14
泡泡网电源频道4月10日 前段时间买了台液晶显示器，在使用的过程中发现电源适配器过热、烫手，担心到了夏天它会扛不住，于就是从淘宝买了个功率更大的适配器做替换。显示器自带的适配器是24V 2.5A的，我从淘宝上买回来的适配器是24V 4A的。在拿到适配器和电源频道编辑咨询得知买到的东西是个山寨货……
2/14

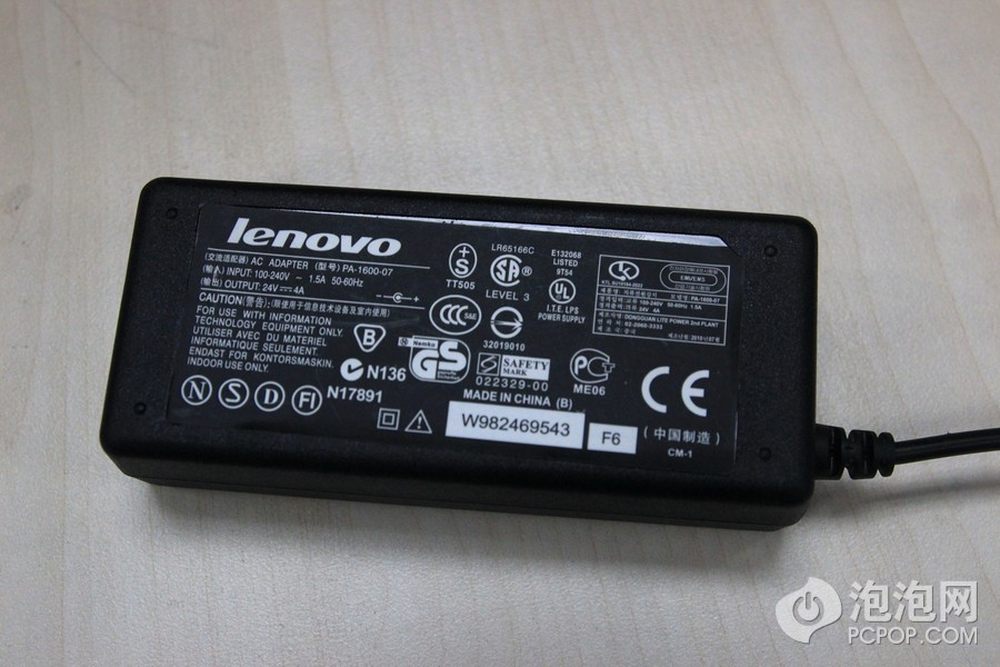

上图的这个适配器就是笔者买回来的，在卖家的描述里这是联想上网本的适配器，鉴于联想的品牌效应笔者被忽悠了。拿到适配器之后的第一感觉就是这东西很轻，在询问电源频道的编辑之后，才知道这就是个贴牌货。
3/14

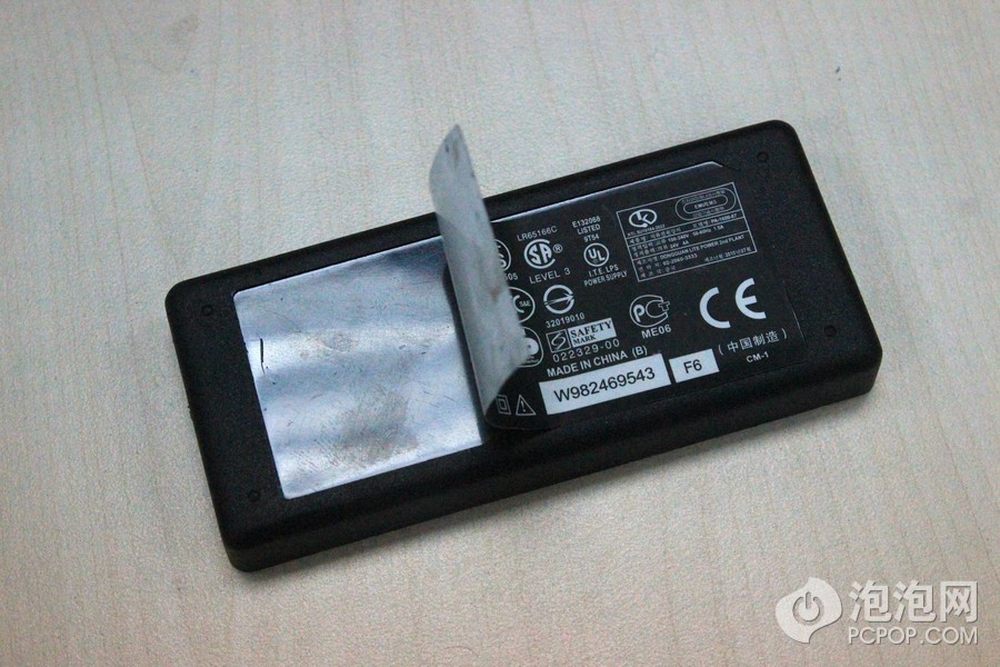

一般做电源适配器或者做电源的厂商，在生产完产品之后都会打上自己的LOGO，哪怕这个厂商的实力在小，卖自己的自主品牌也要比那些卖贴牌的强。
4/14

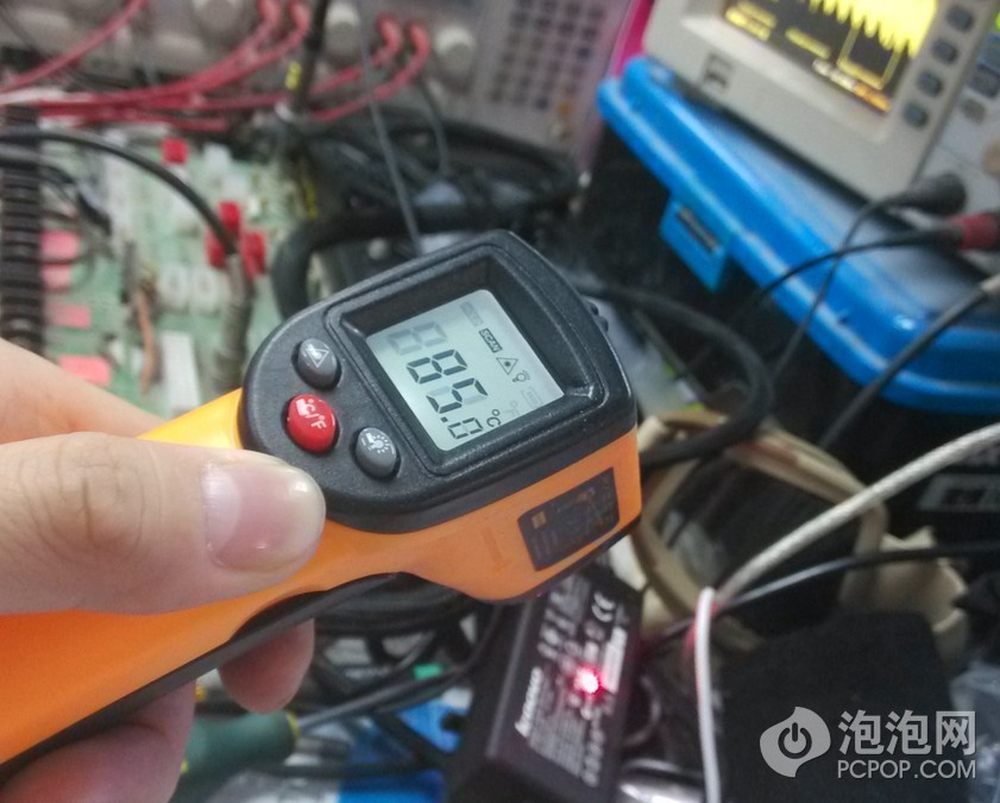

这个电源适配器我试用了一会就放一边了，原因是温度太高了摸上去都烫手！回公司拿专业的仪器测试下了负载状态下的温度，负载15分钟后外壳温度达到了85度。这还是仅仅是外壳的温度，至于适配器内部的温度恐怕早就上100度了。
5/14

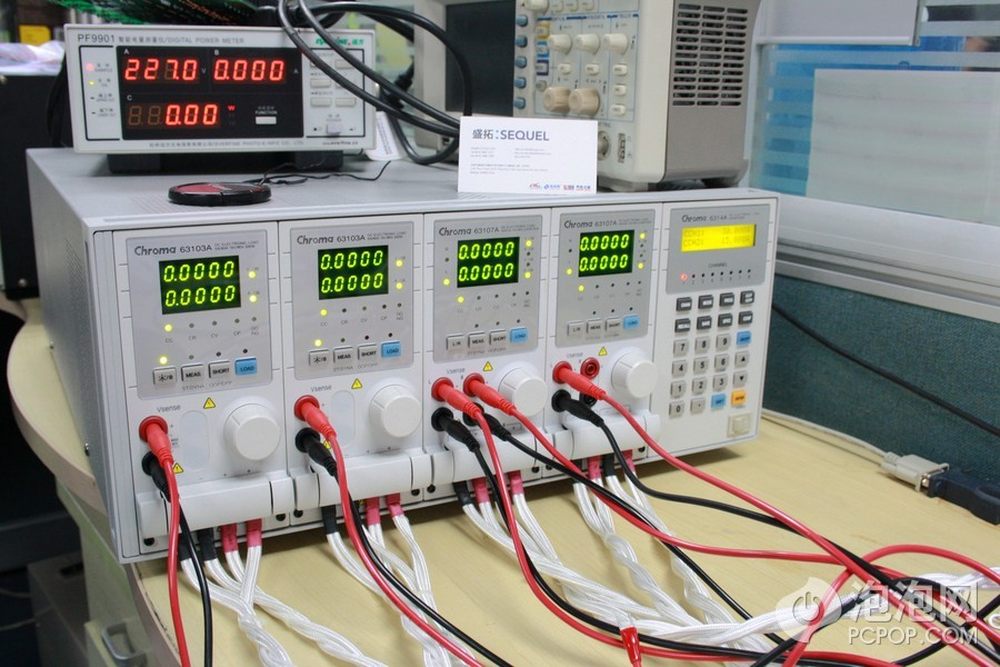

公司的CHROMA负载仪，说实话这套仪器我是玩不转，具体的负载测试还是卓老板做的。
6/14

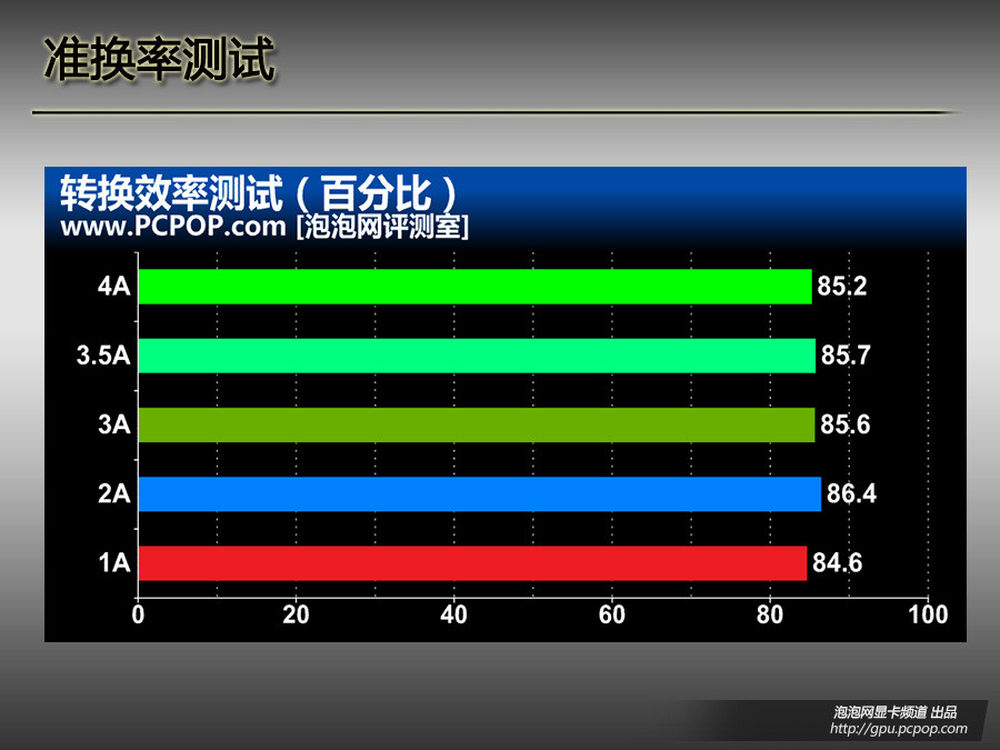

在转换效率测试的环节中，分别测试了1A、2A、3A、3.5A、4A测试，测试结果让人吃惊——虽然是个山寨的电源适配器，但是在转换效率上达到了85%%左右。不过笔者也需要吐槽下，转换效率测试差不多15分钟，这个适配器的外壳温度就达到了85度。而卓克给出的结论是，再测10分钟这个适配器就会爆炸……考虑到安全因素，我们终止了测试。
7/14

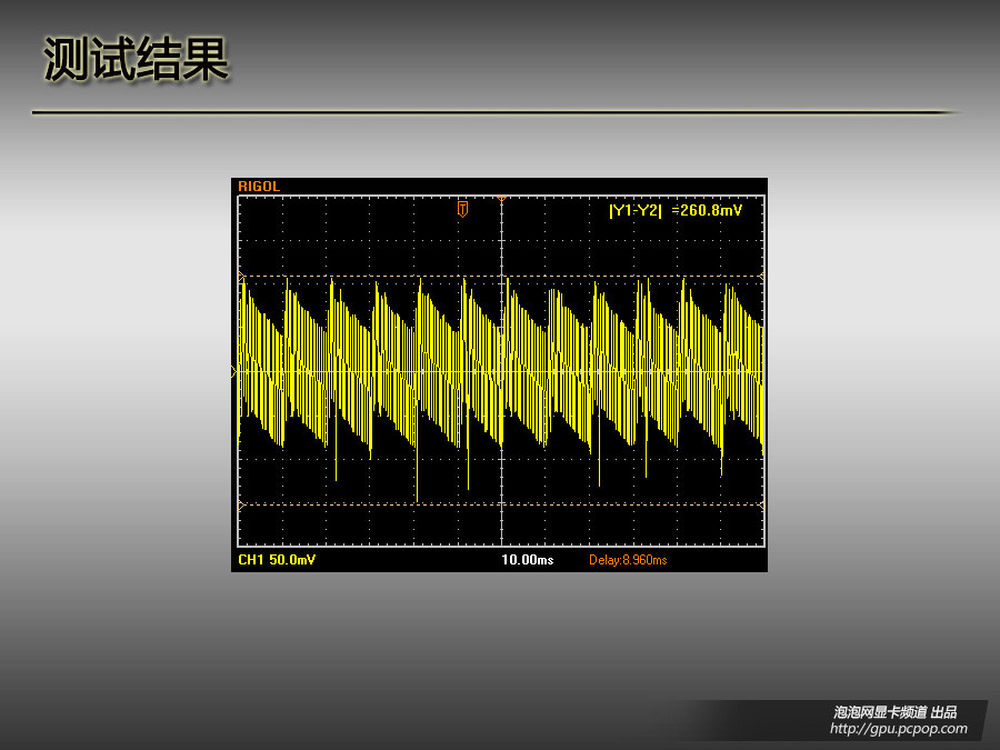

上面的图表是纹波测试，我们就把它理解为稳定性测试吧。关于纹波的表现：波形平稳有规律变化的代表稳定，波纹上下抖动距离较大并出现不规则状为不稳定。这个山寨适配器刚开始测试的时候波纹表现还算不错，随着测试时间的加长波形出现了不稳定，也就是说长期使用会出问题。
8/14

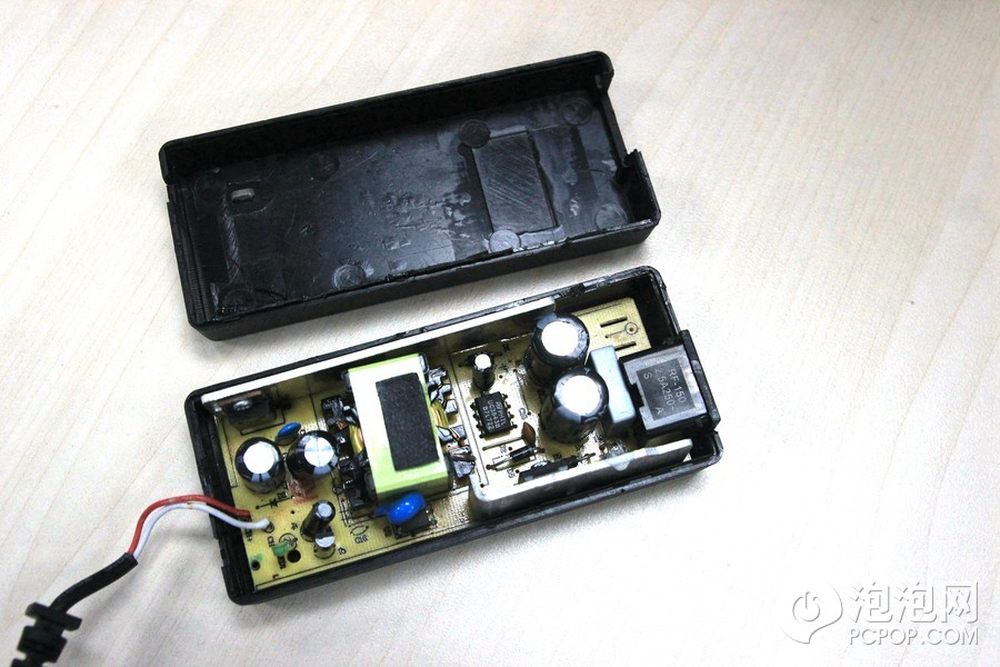

为了能够很好的了解这个电源适配器笔者将它拆解了。
9/14

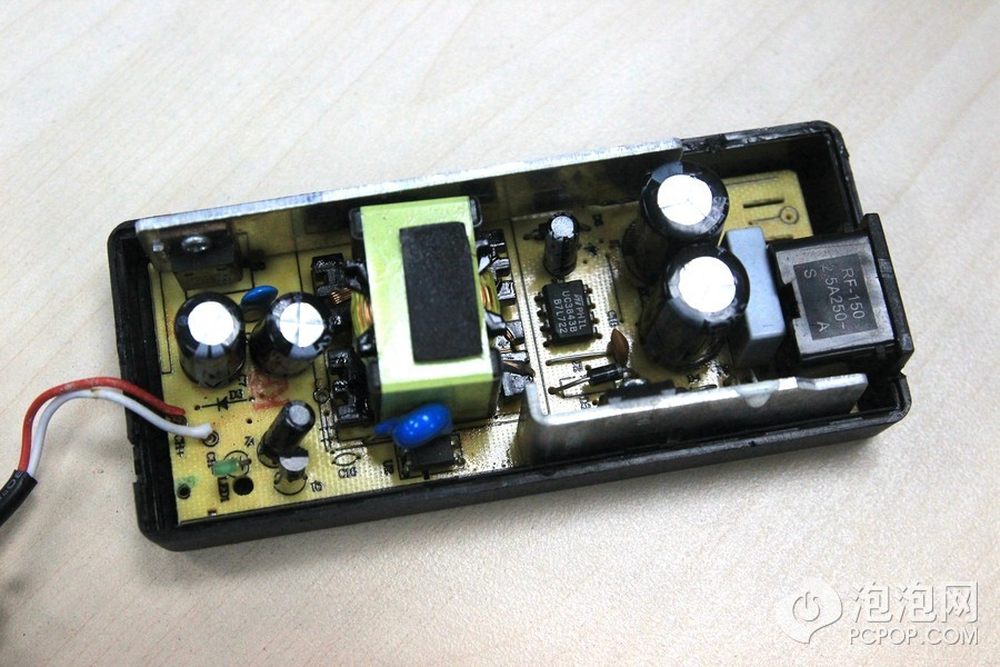

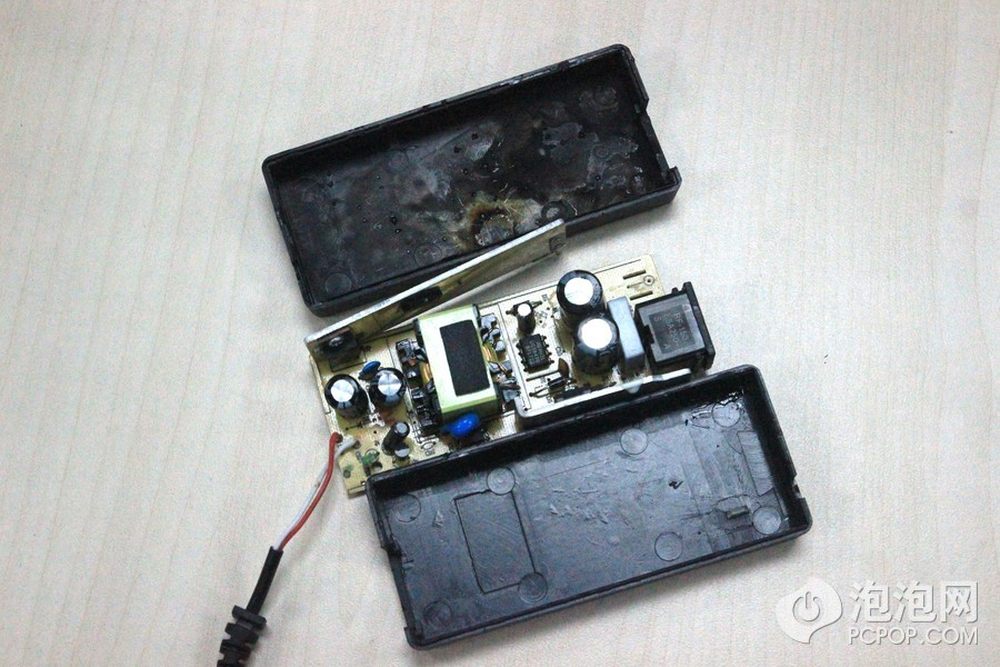

电源适配器的内部结构，采用的是UC3843B控制的反激结构电源，反激的开关管是国产的，规格模拟东芝的2SK3233。东芝的规格是500V，5A，如果按此规格，应该是功率余量很大。因为输入侧在90V下能保证1.5A就足够了，它有5A，不过国产的就说不准了。二次侧输出的采用的是双单元一起封装的快速恢复二极管做整流，规格20A，100V也超过输出值很多，也就是功率余量很多。实际只要4A就够了。重要的功率元件上没有问题，或者说问题不大，一二次侧都用的国产电解电容，比较差。这也是最后纹波出问题的原因。散热上问题严重，所以满载久了mos的温度有点过高了。EMI滤波方面基本就算没有，只有个X电容做做样子（以上文字为电源频道卓克点评）。
10/14

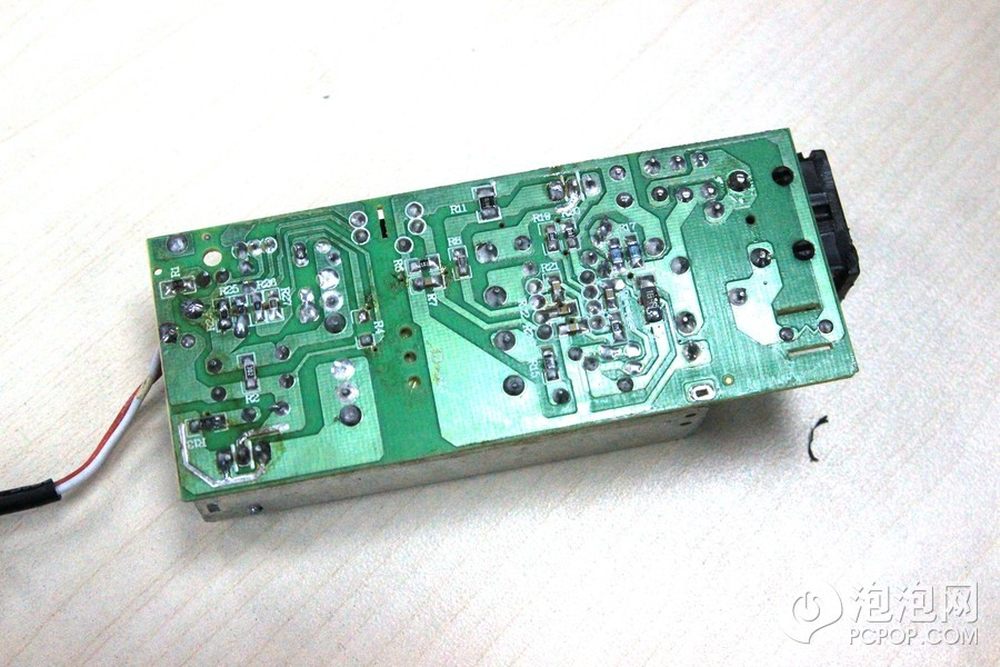

电源适配器的背面，做工焊点还算凑合。
11/14

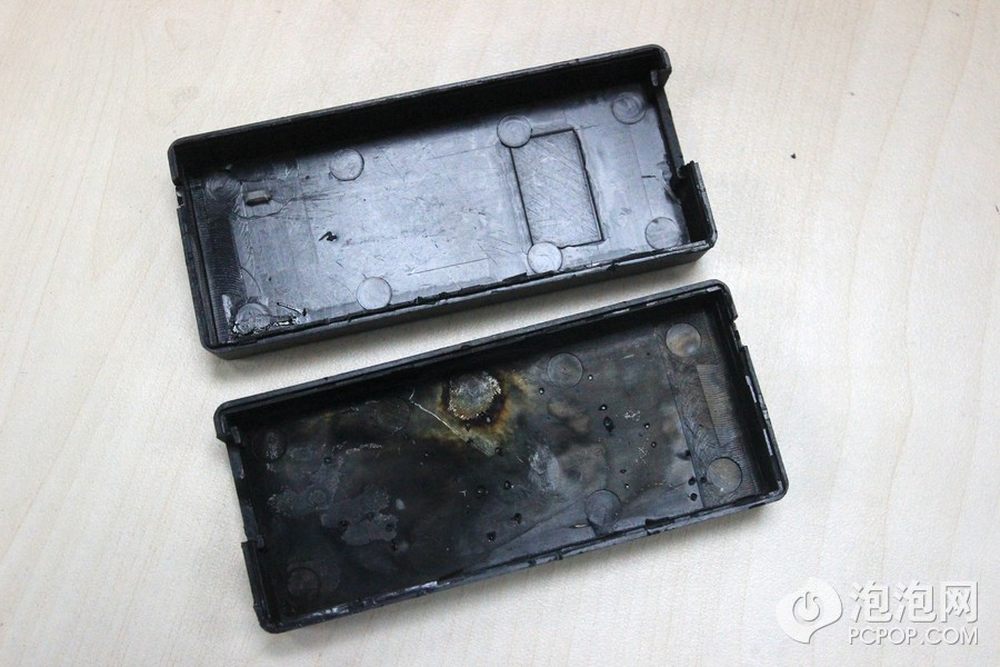

电源适配器的内壳挨着电路板的部分都烧糊了，这个灼烧痕迹笔者也不清楚是生产适配器时候留下的还是刚才测试烧的？反正这个内壳看起来怕怕的样子。
12/14

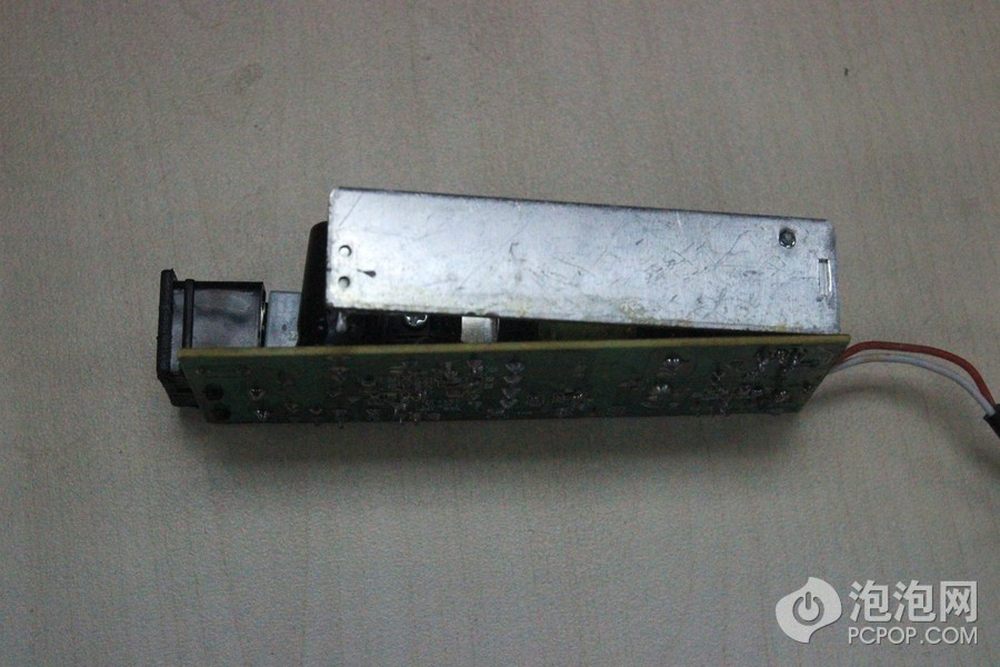

电源适配器的散热由两块铝片完成，不过在拆解的时候发现其中一块散热片和电路板脱焊了（或者是原本就没焊上去），这样的做工着实让人无语。
13/14
这个山寨的电源适配器，在散热以及稳定性方面都不行，不适合长时间使用。造成这两个方面缺陷的原因是劣质的国产电容以及散热设计不合理。目前淘宝上卖这种贴牌适配器的商家非常多，网友们在购买的时候要多留意。
14/14

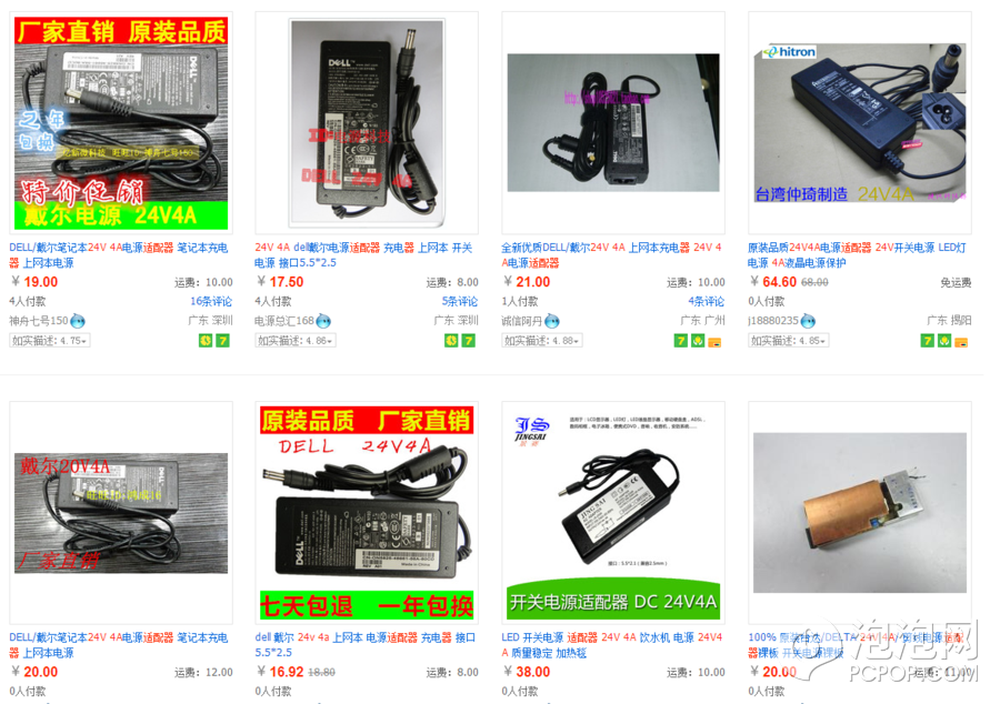

淘宝上卖这种适配器的商家非常多，有的贴的是戴尔的标、有的是洋垃圾、有的是杂牌，而笔者买的适配器是一款贴联想标的产品。
