出类拔萃 测安钛克HCP1300白金牌电源
1/20
今天给大家带来的这款电源是安钛克的最新产品：HCP 1300 Platinum，对于这款电源的整体素质评价，绝对可以用“出类拔萃”来形容。从电源外观到细节做工，从细节做工到零部件用料，再从零部件用料到各路输出成绩，均达到了业界顶尖水准。台达大厂制造水平加上安钛克自家雄厚的方案设计能力，可以说这样一款达到80Plus白金牌电源的出品，绝非巧合。而在我们大家最为关心的文波成绩上，更是好电源的“标杆”，各项成绩均十分优秀。还等什么呢，我们一起来看看吧。
2/20

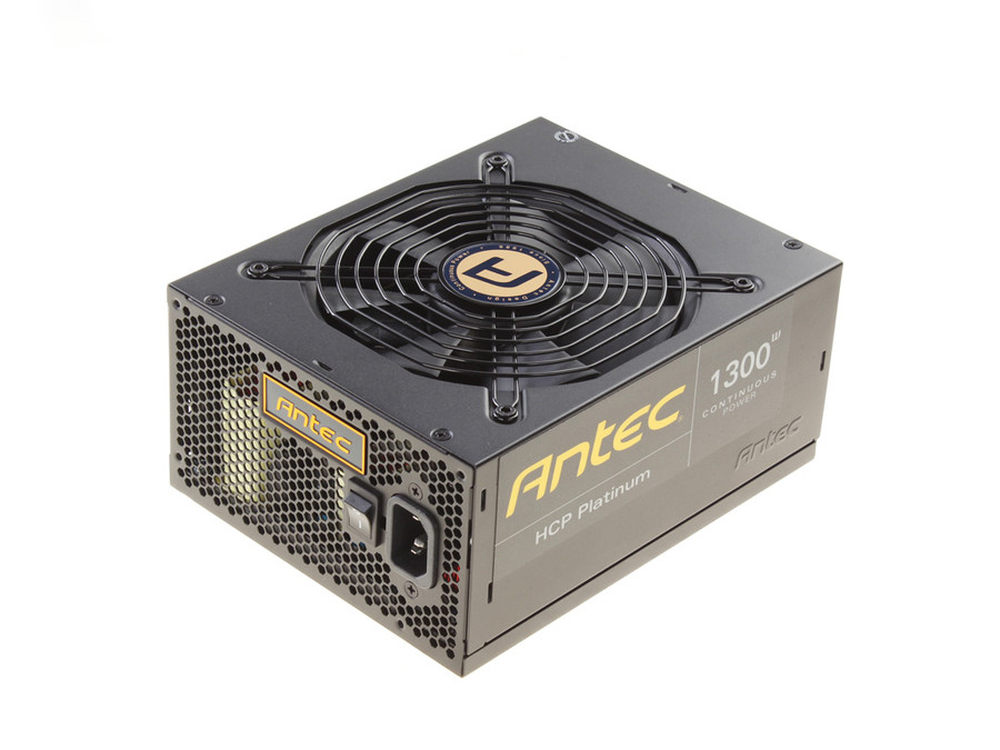

安钛克HCP 1300 Platinum电源由台达代工生产制造，整体外观大气上档次。作为安钛克的高端电源产品，它给人的第一感觉是“靠谱”，大风扇、显眼logo、冲网做工、7年质保似乎已经让人心里踏实了一半。
3/20

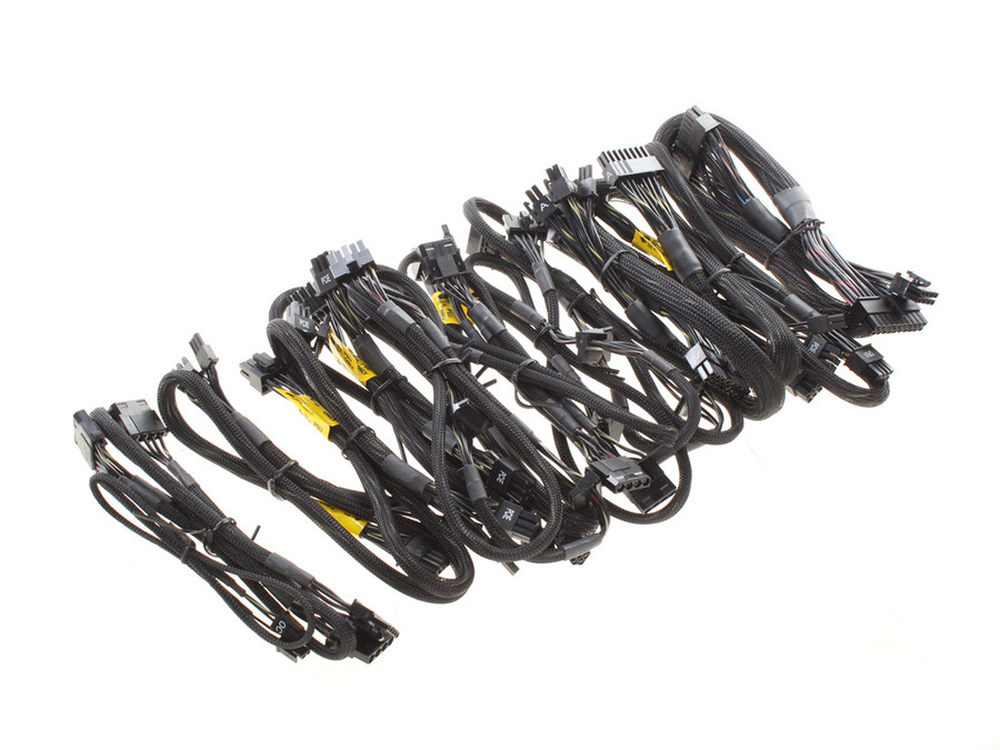

线材方面，安钛克 HCP1300电源配备了3根SATA、2根PATA、1根20 4pin MB、1根OC-link、1根4 4pin CPU、1根8pin CPU、5根6 2pin PCIE、1根电源线。均为高规格16AWG线材，增加传输效率减少损耗。
4/20
80Plus白金牌低调奢华，双路12V输出共可提供最高1300W的电量。
5/20

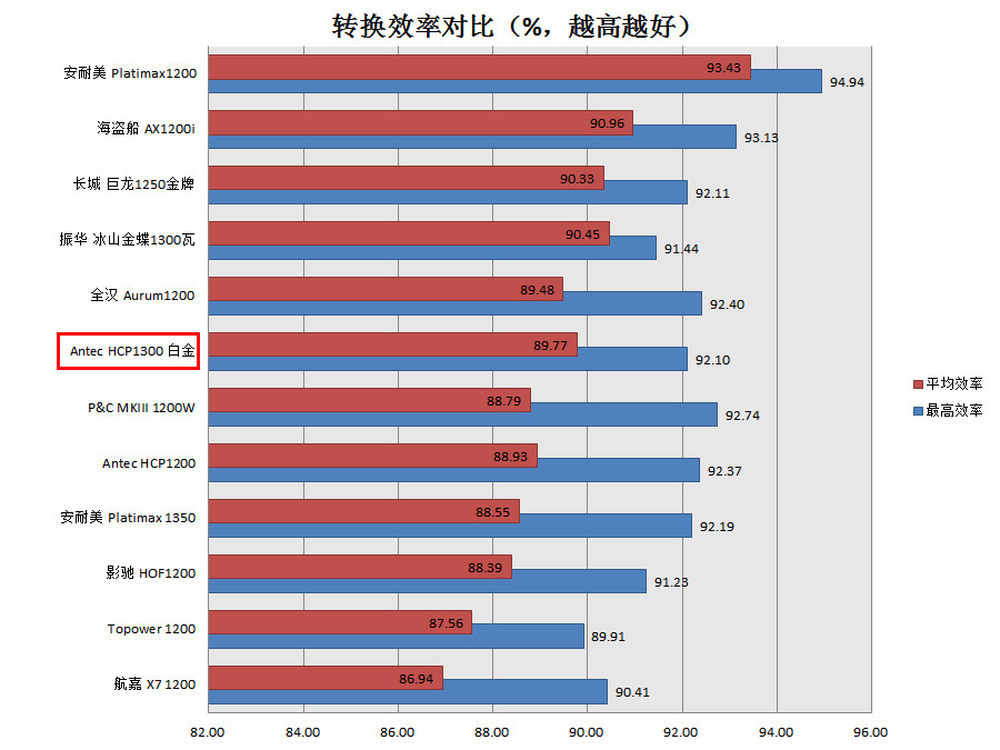

大家比较关心的转换效率方面，安钛克 HCP1300电源取得了12款电源当中第六名的好成绩，算是在转换效率项目中，排在了整个高端产品中的顶级位置。平均转换效率87.77%%，最高效率92.1%%，白金品质，成绩的确优秀。
6/20

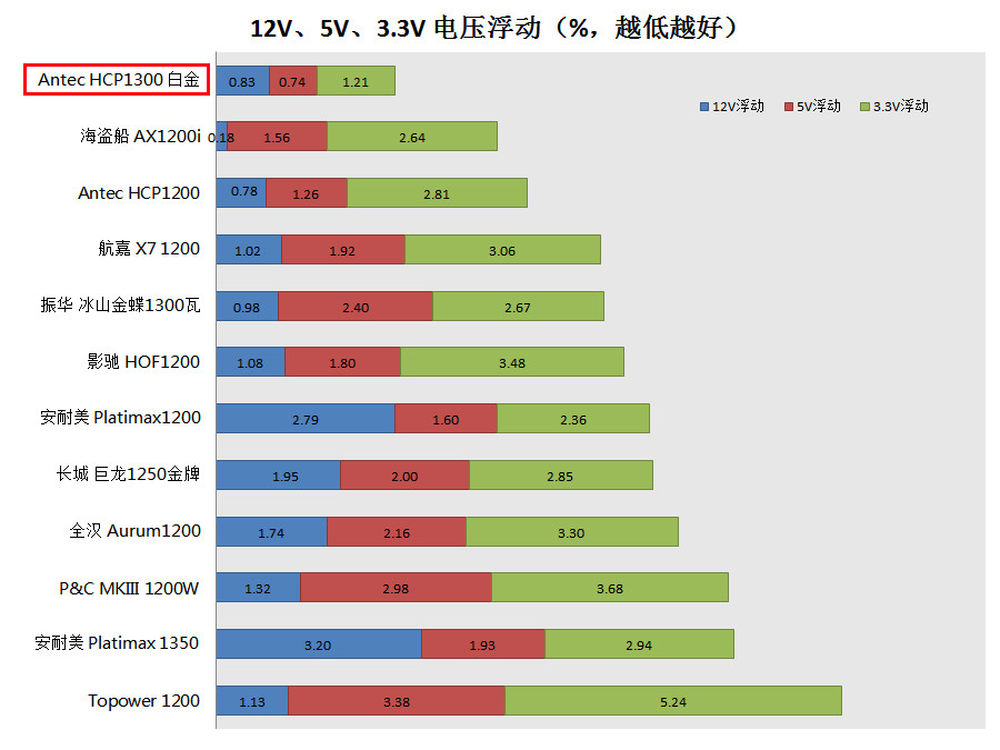

评定电源优劣最关键的电压稳定性测试中，12伏、5伏、3.3伏电压浮动成绩排在了惊人的第一位，并且我们可以很明显的从图表中看出，安钛克 HCP1300电源与后面的产品拉开了很大的距离。
7/20

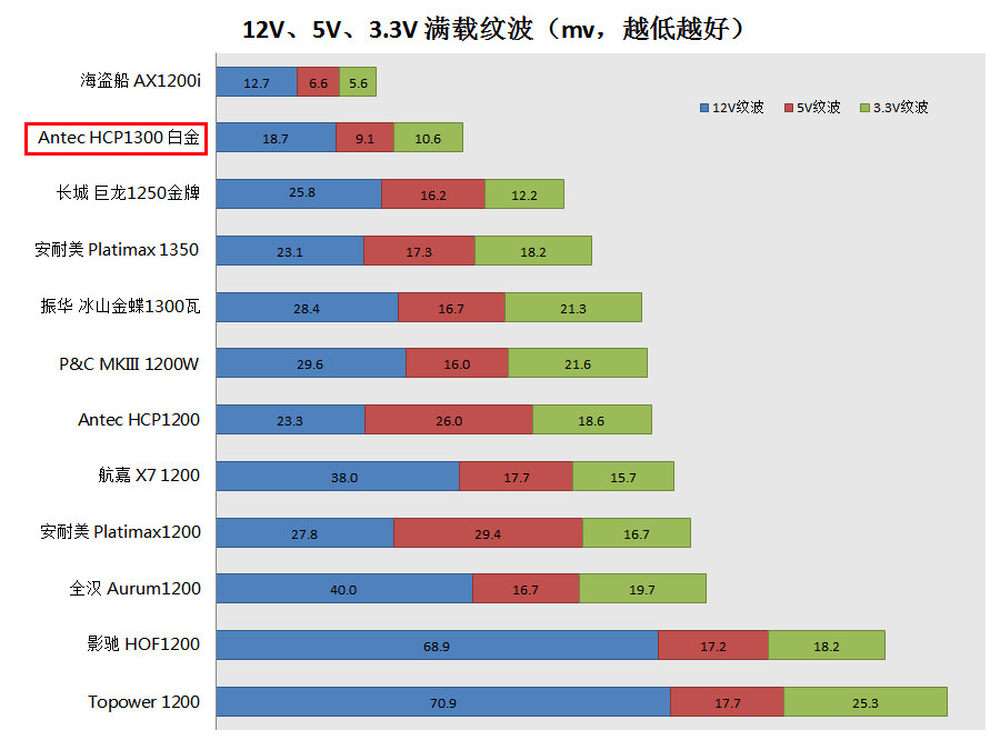

12V、5V、3.3V满载纹波测试。
8/20

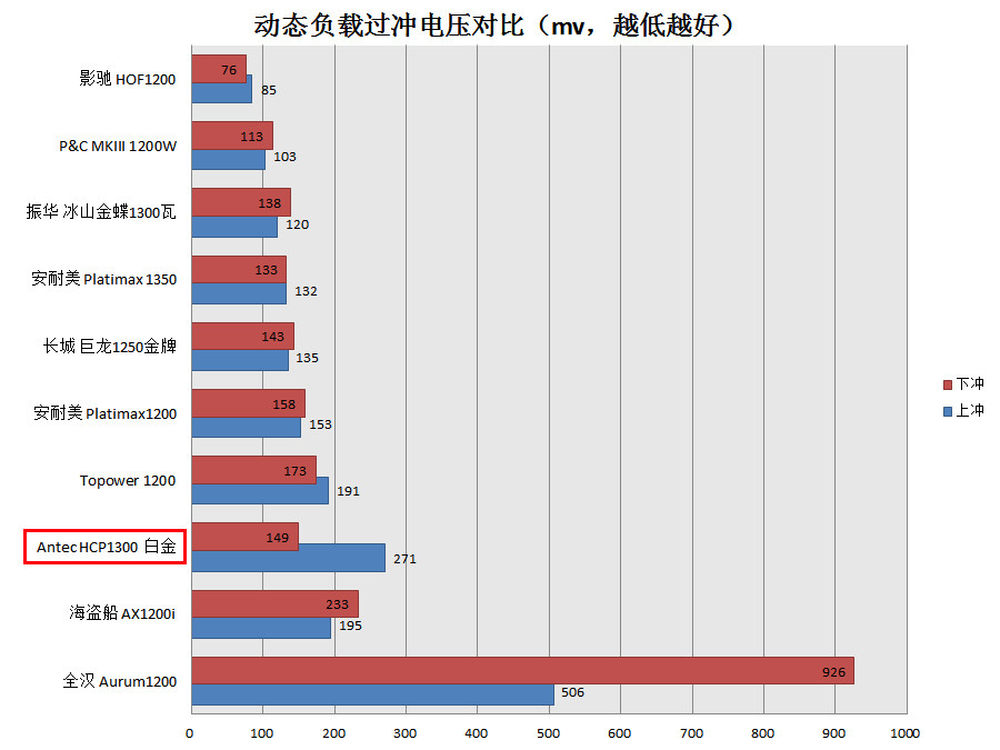

动态负载过冲电压对比。
9/20

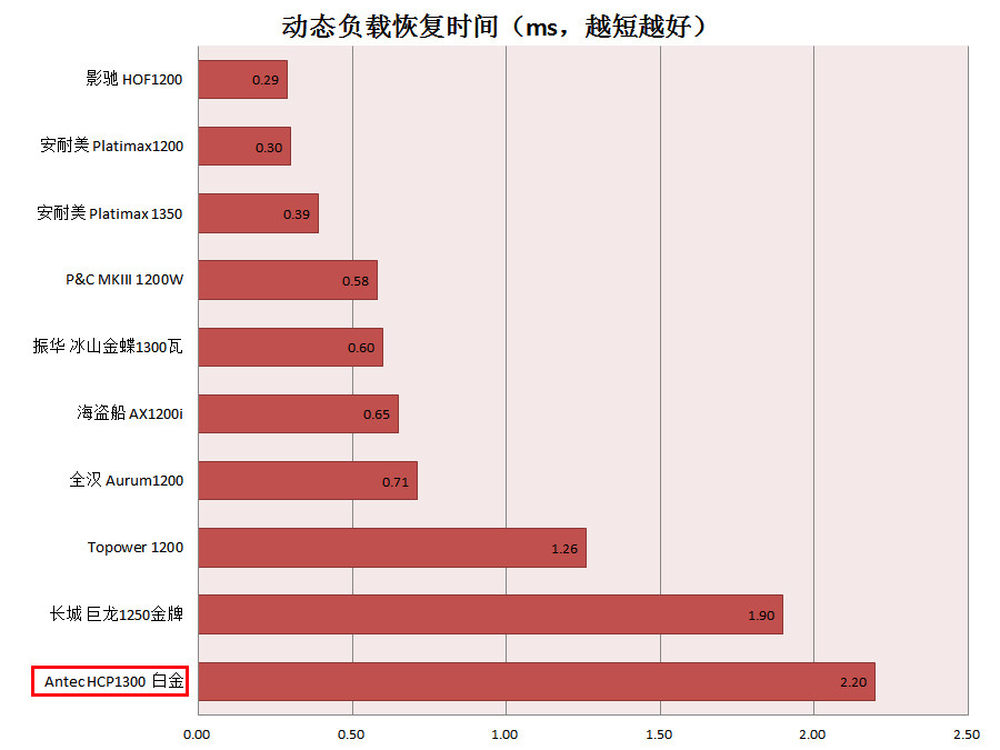

动态负载恢复时间测试。
10/20

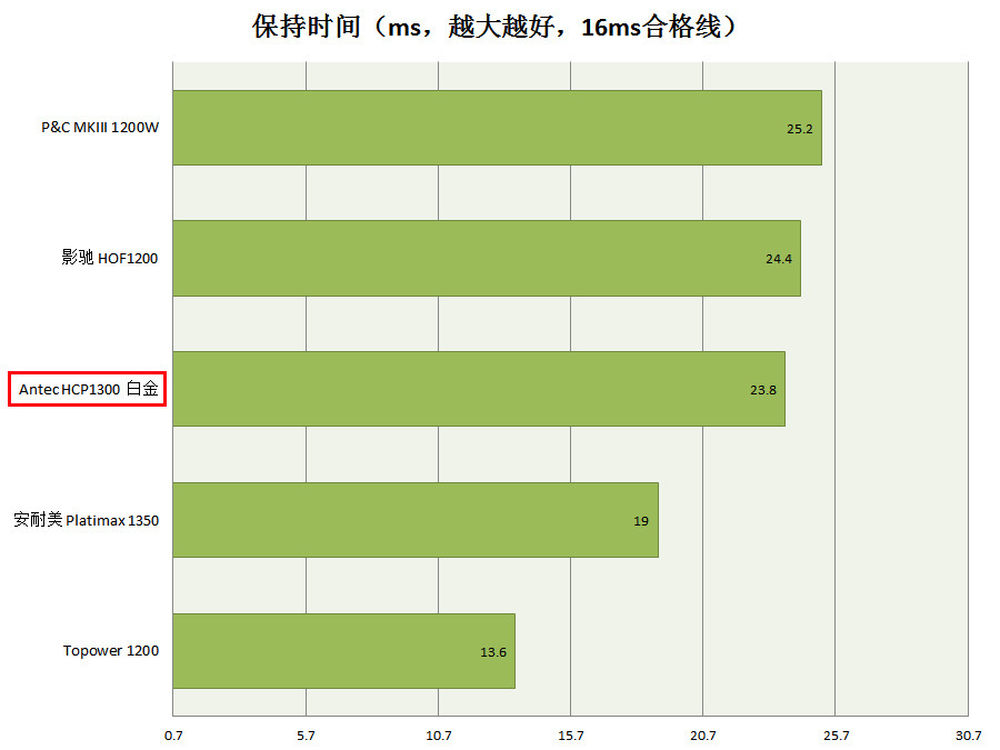

保持时间测试环节，安钛克HCP 1300 Platinum电源。
11/20

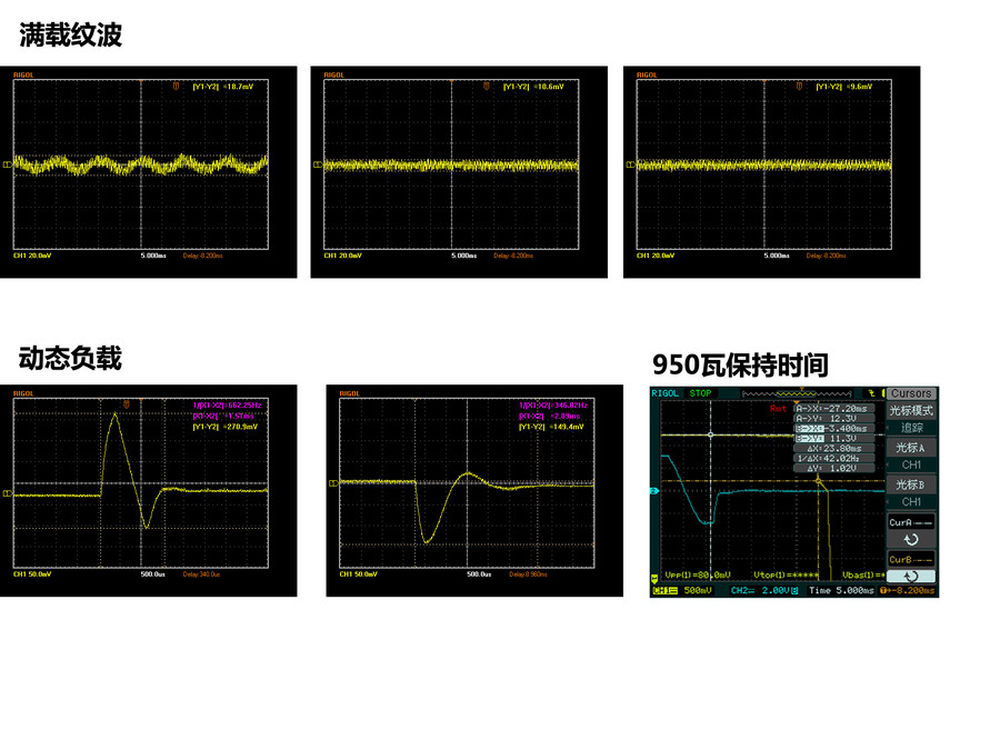

纹波图中可以看出，电压稳定优秀，而这与用料方面的奢华精细是密不可分的，下面我们就来看看安钛克HCP 1300 Platinum电源在用料方面的卓越表现吧。
12/20

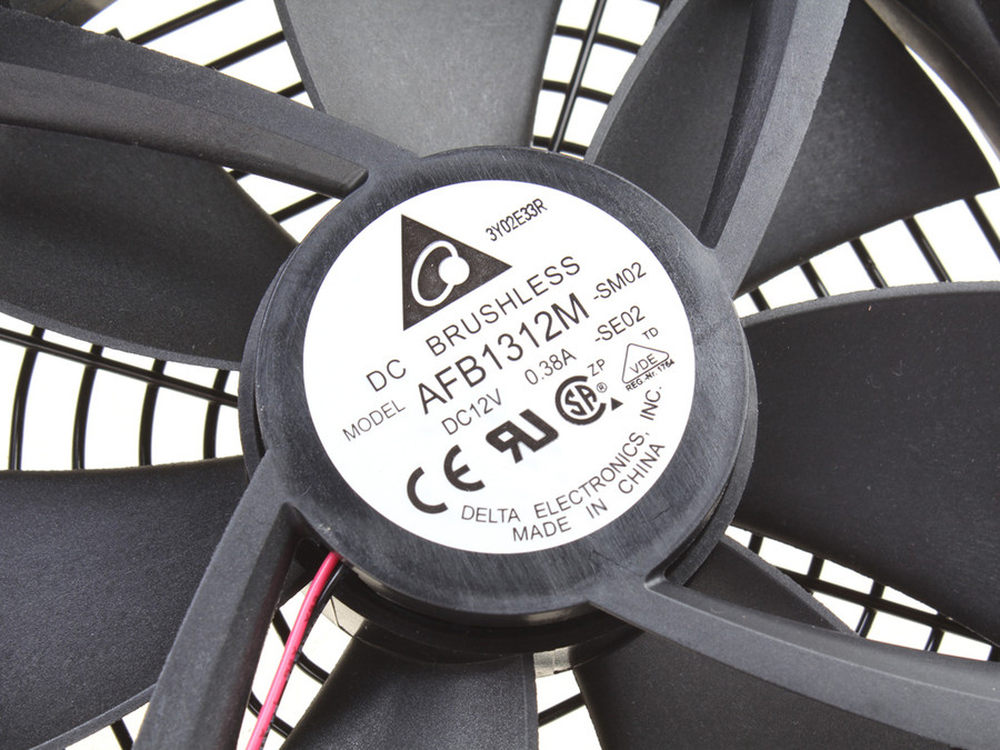

散热风扇方面，安钛克HCP 1300 Platinum电源采用了台达自家的brushless13.5厘米双滚珠轴承散热风扇，风扇驱动电流0.38A，十分静音。风扇用料不错，扇片厚实。
13/20

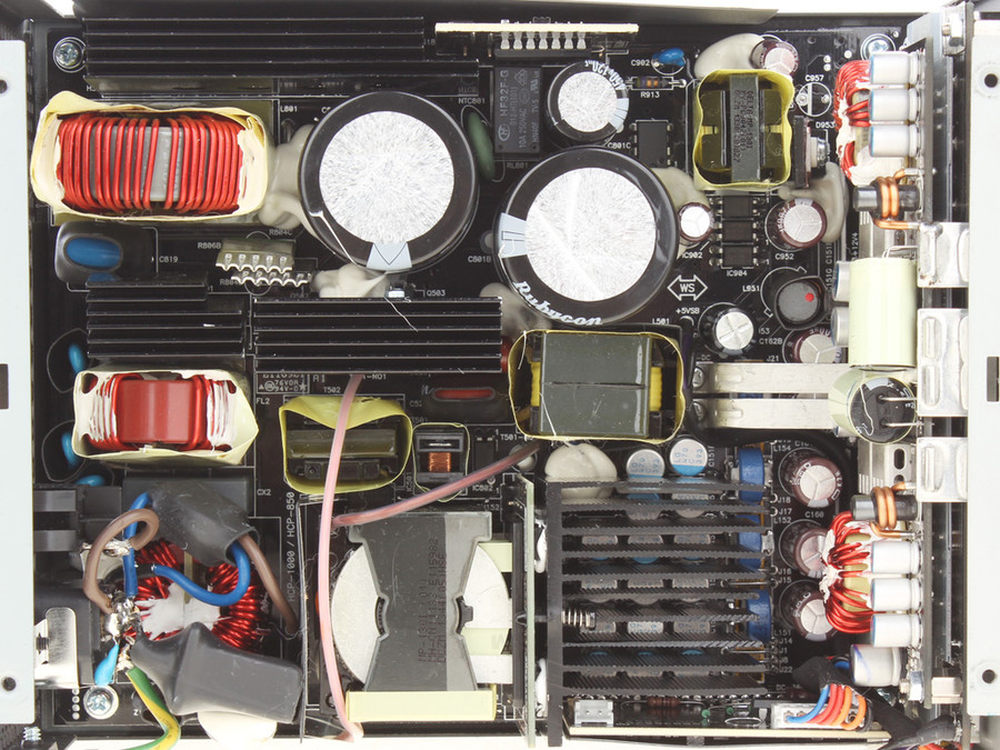

内部电路、元器件图，黑色阻焊PCB突显安钛克高端产品风范。全日系电容、VAC高品质非晶磁环用料奢华，随处可见的绝缘处理十分重细节。主PCB上的EMI滤波元件，完整的两级EMI滤波，保险管及MOV压敏电阻用以对涌浪电压进行防护。值得特别说明的是，HCP 1300 Platinum两枚分别躺着和立着的共模扼流圈，使用了VAC的高品质非晶磁环，抗饱和能力强，磁导率高。
14/20

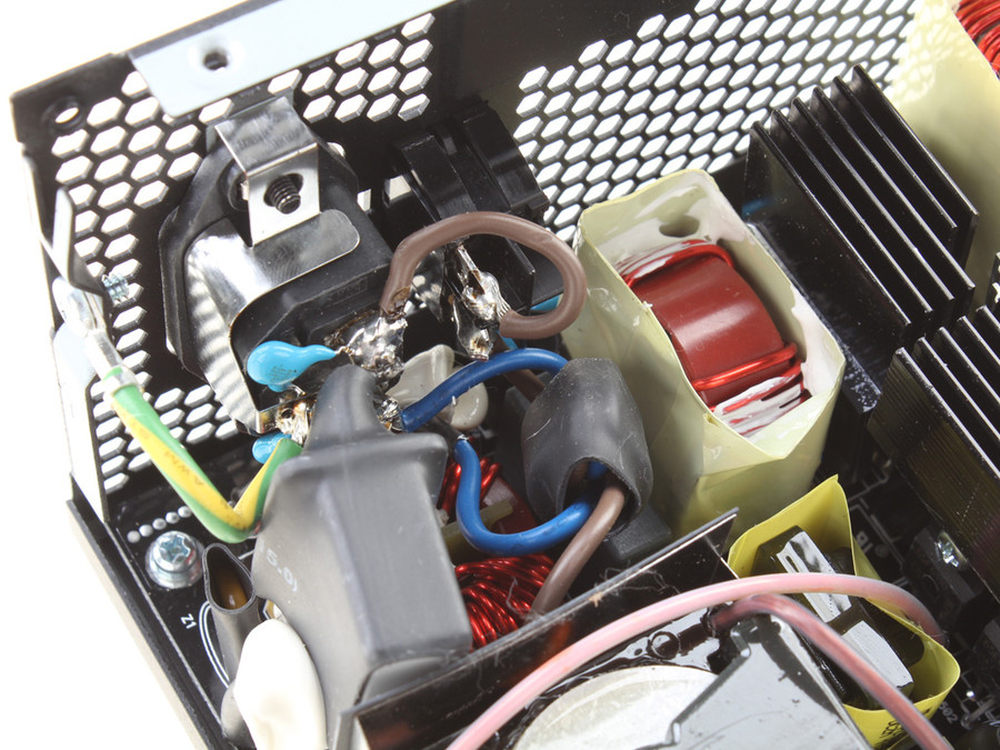

一级EMI部分使用了一对Y电容、一个X电容和一组EMI滤波原件。
15/20

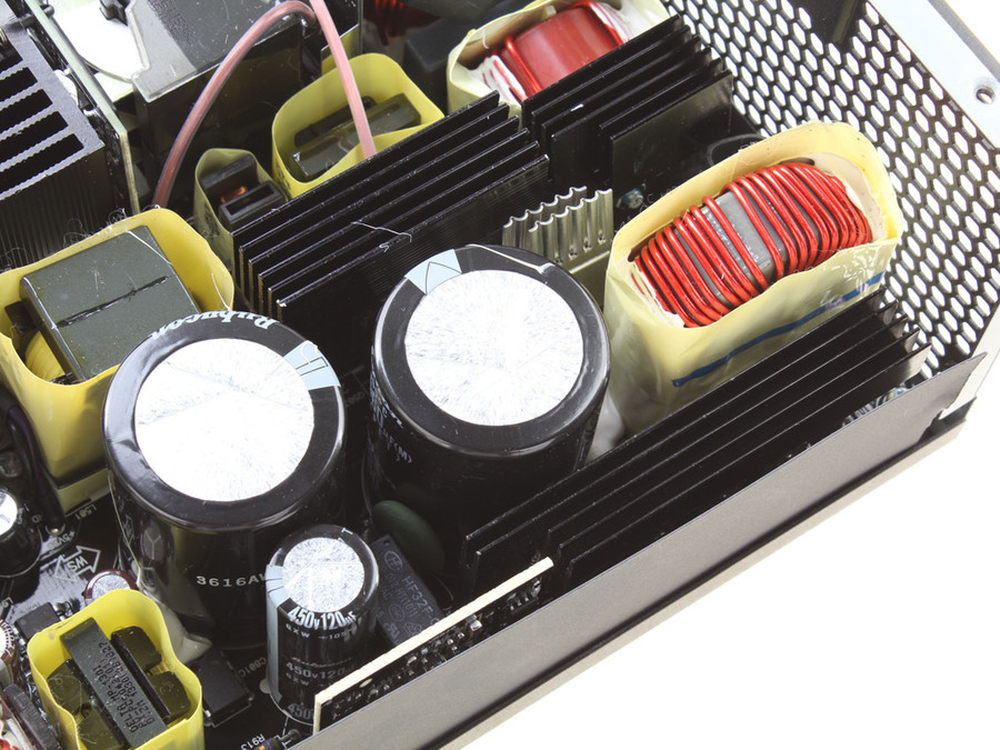

40MM直径的大体积铁镍合金粉芯，俗称高通磁环的PFC升压电感，并且做了EMI屏蔽处理，使用了1.4mm直径的漆包线，绕线紧密、均匀，电感附有环氧树脂板基座进行固定、绝缘。而在升压电感的旁边便是PFC电路功率元件，其布置于一片大散热片上，其中的MOS管运用了3枚并联的英飞凌 IPA60R125CP 开关管。PFC升压二极管为CREE品牌的C3D10060，10A600V规格高压碳化硅肖特基二极管，白金电源必备元件之一。
16/20

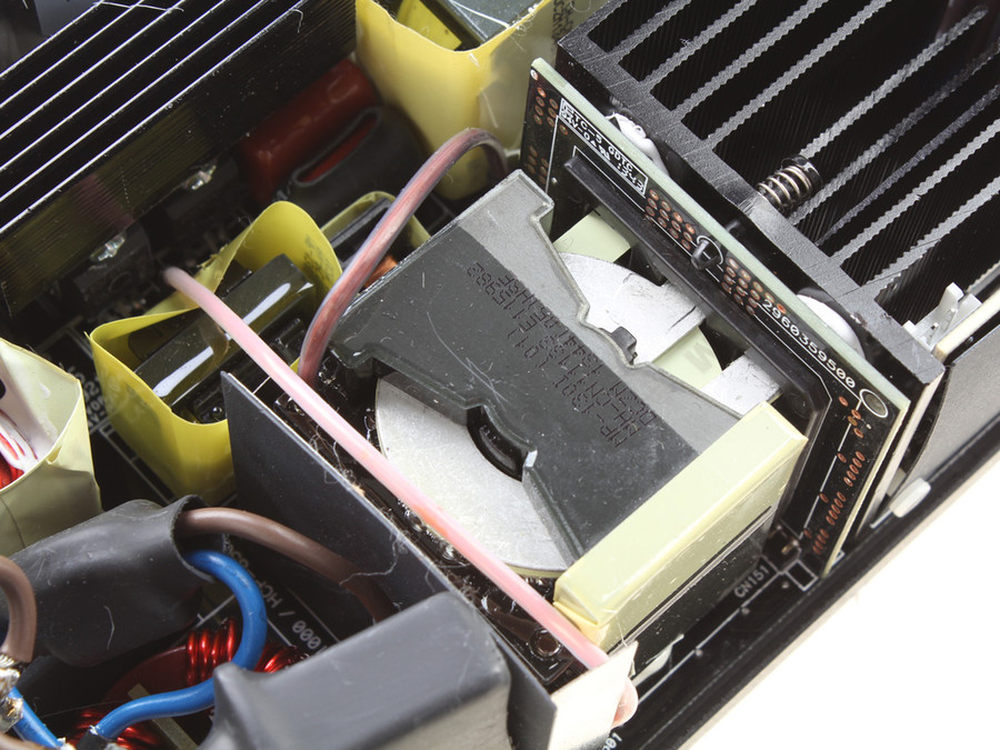

主变压器用料奢华，变压器元件初级为大线径利兹线，次级多组薄铜皮并联，能有效降低LLC谐振变换电路的大RMS电流在主变绕组上的导线损耗；除此之外，这种紧凑型变压器比起常见的EC、ER磁芯，次级铜线的变压器结构，在励磁电感、漏感等变压器参数上一致性更好，更有利于大功率电源提供稳定可靠的输出。
17/20

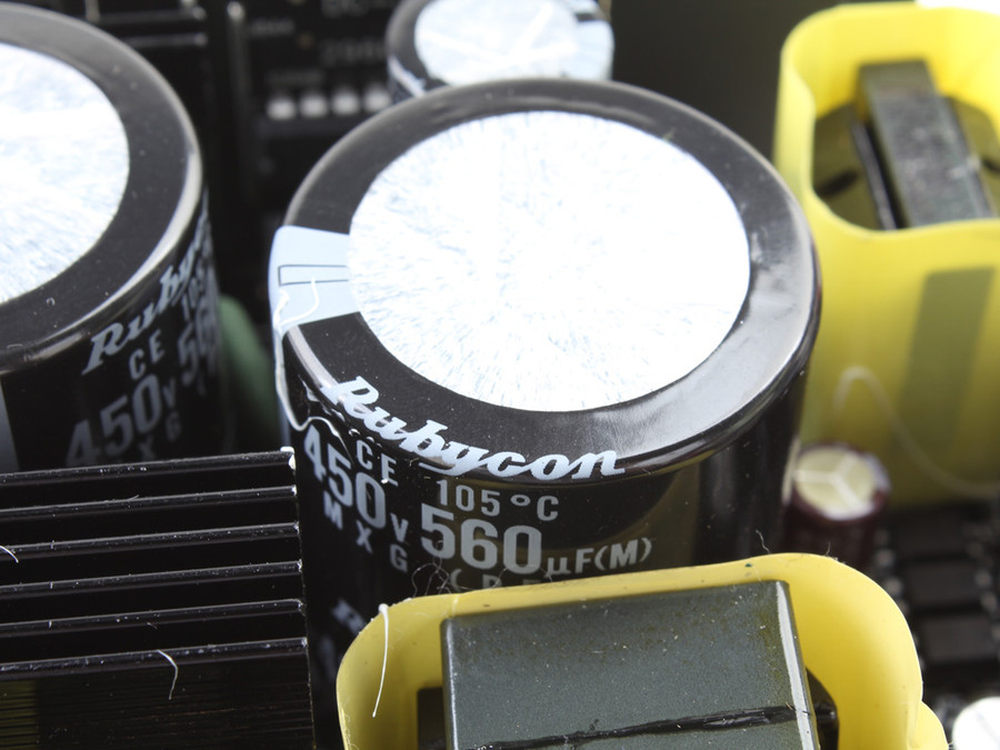

PFC主电容采用了红宝石电容，规格为560μF/450V型号，耐温特性为105摄氏度下2000小时，电容总容量1120μF，两颗并联。
18/20

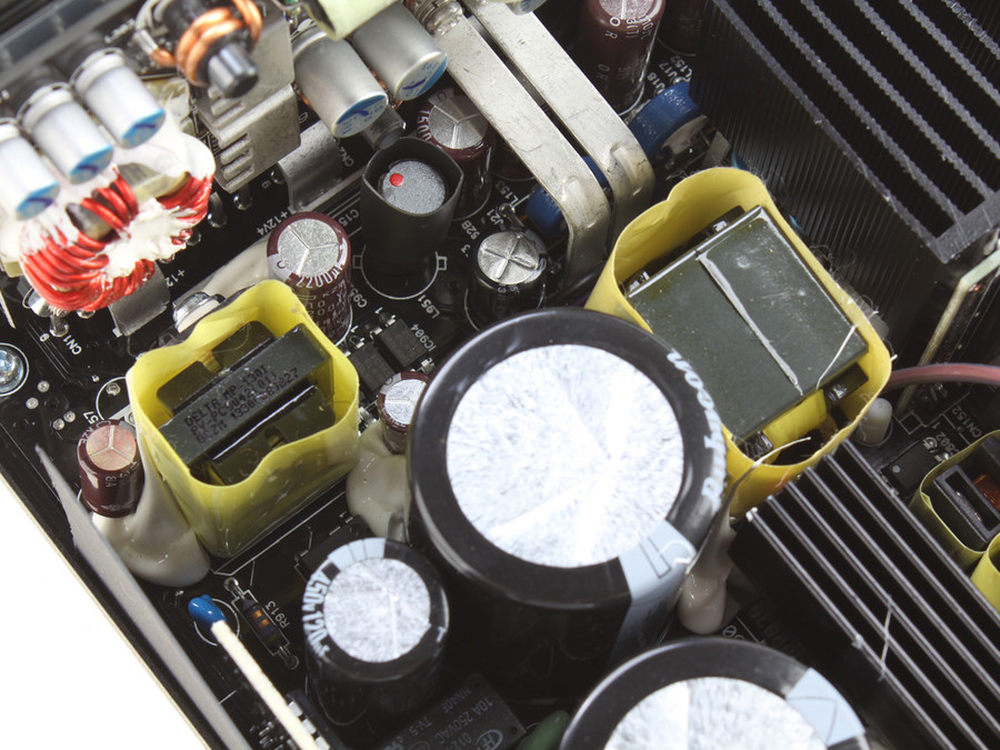

四枚全桥管使用了同一个EE22脉冲变压器产生驱动信号，这个变压器个头虽小，但其具有一个初级绕组，四个次级绕组的复杂结构。全桥LLC谐振变换电路的谐振电感，一枚PQ3220磁芯的电感，由于与副边元件距离较近，电感缠绕了耐高压绝缘胶布。
19/20

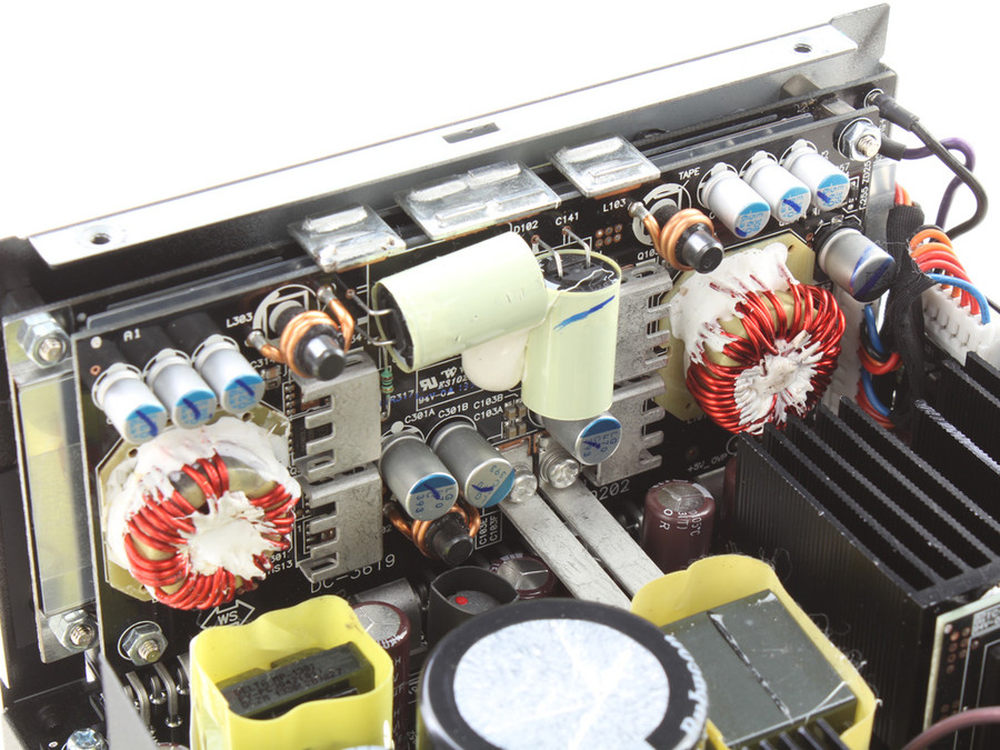

DC to DC子PCB上的其中一路低压DC2DC电路，12V输入侧电容、输入扼流圈、BUCK电路元件、输出滤波电容、输出扼流圈，完整、追求输出质量的的电路结构。DC to DC的电感是3线并绕的铁镍合金粉芯环，属高成本磁材元件。BUCK转换电路的MOS元件为英飞凌的BSC042N03L 3G ，PG-TDSON-8封装，坊间说的八爪鱼MOS，提供非常小的寄生参数并且改善散热。为了充分利用风流散热，台达在MOS周边加焊了金属件辅助散热。
20/20

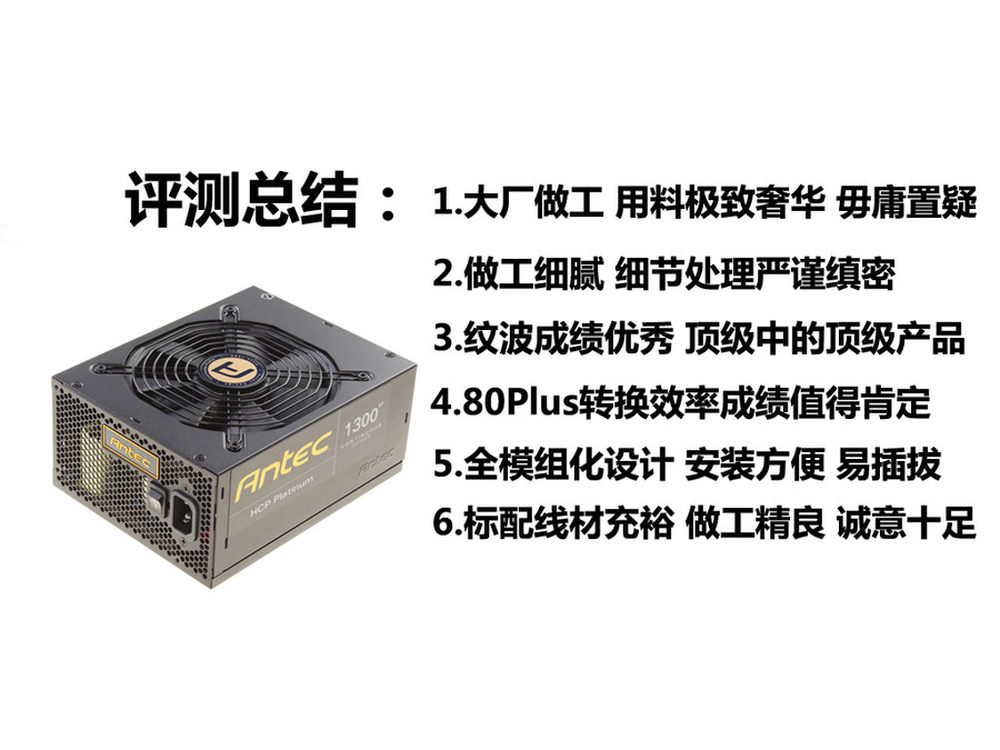

评测总结：1.大厂做工 用料极致奢华 毋庸置疑。2.做工细腻 细节处理严谨缜密。2.做工细腻 细节处理严谨缜密。4.80Plus转换效率成绩值得肯定。5.全模组化设计 安装方便 易插拔。6.标配线材充裕 做工精良 诚意十足。
